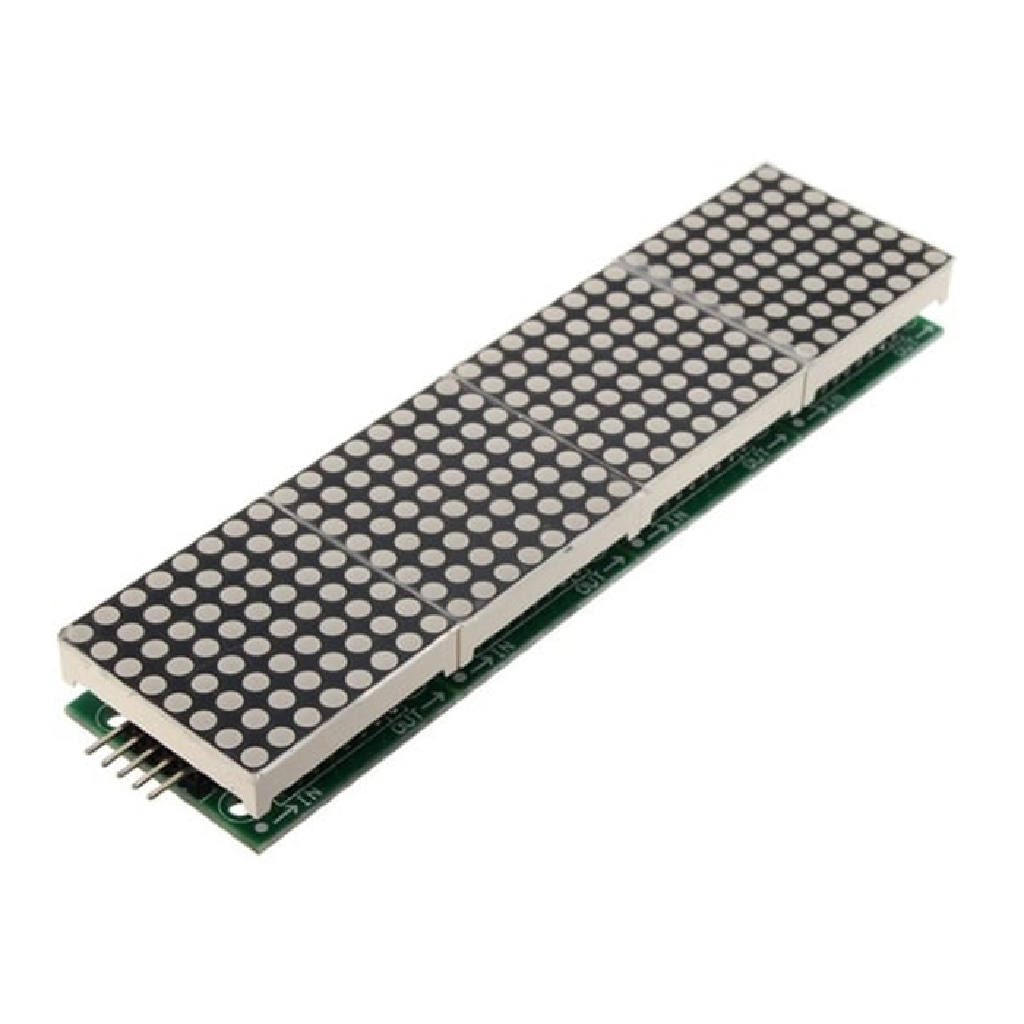

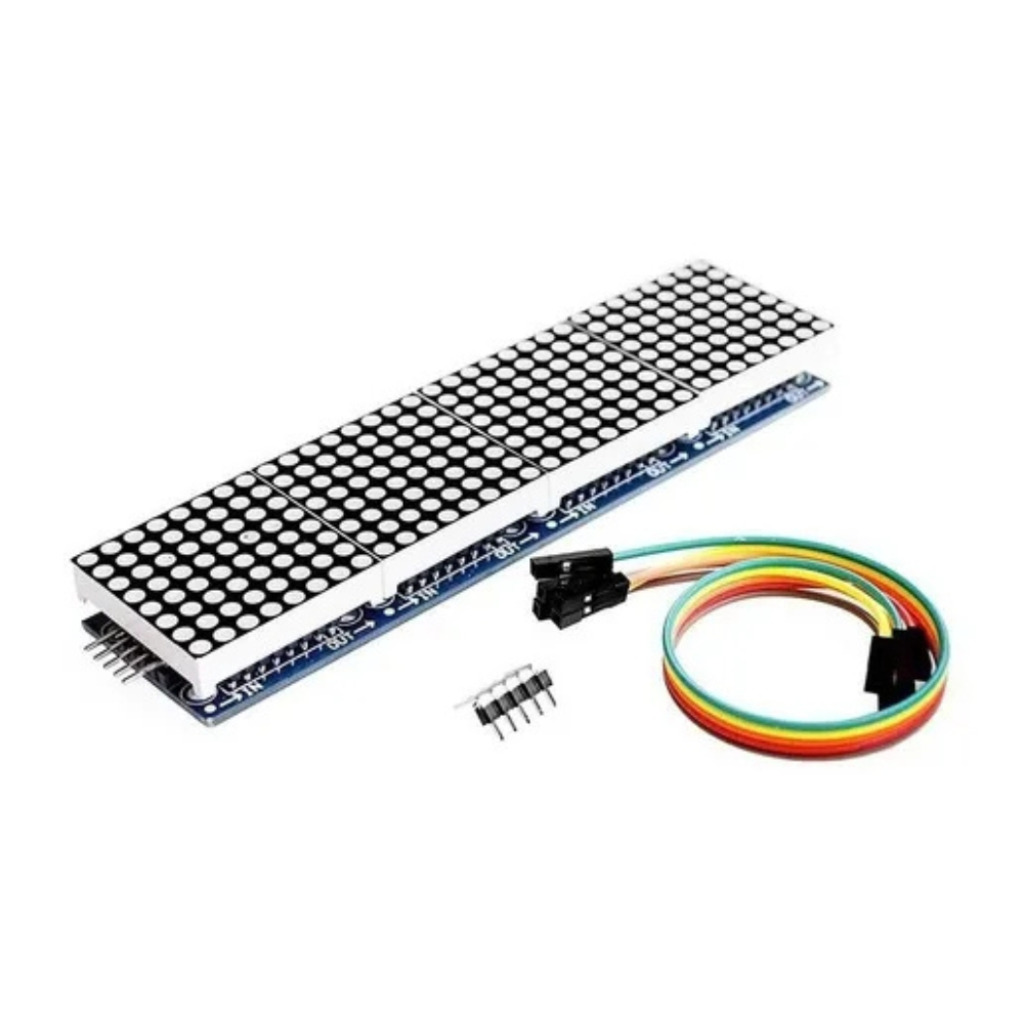

O Módulo 4 Matrizes de LED 8×8 com MAX7219 é um dispositivo eletrônico desenvolvido para exibição de textos, números, símbolos e animações luminosas em painéis digitais. Utilizando o controlador MAX7219, o módulo oferece controle simplificado de múltiplas matrizes de LEDs com baixo consumo de pinos do microcontrolador.
Composto por quatro matrizes de LED 8×8 integradas, o módulo permite criar displays de rolagem de texto, relógios digitais, indicadores visuais e painéis informativos com excelente brilho e fácil programação. Sua comunicação serial facilita a integração com Arduino, ESP32, Raspberry Pi e outros sistemas embarcados.
Muito utilizado em projetos eletrônicos, automação, painéis informativos e aplicações didáticas, o módulo oferece alta estabilidade, fácil expansão e ótimo desempenho visual.
Aplicações e Uso:
– Painéis de mensagens em LED
– Displays de rolagem de texto
– Relógios digitais e cronômetros
– Projetos com Arduino e ESP32
– Sistemas de sinalização visual
– Indicadores eletrônicos
– Projetos eletrônicos e DIY
– Aplicações didáticas e automação
Características Técnicas:
– Controlador principal: MAX7219
– Quantidade de matrizes: 4
– Tipo de display: LED 8×8
– Comunicação serial SPI
– Alimentação: 5V DC
– Controle de brilho integrado
– Baixo consumo de pinos do microcontrolador
– Expansível para múltiplos módulos
Funções Adicionais:
– Exibição de textos e animações
– Controle individual dos LEDs
– Ajuste de intensidade luminosa
– Fácil programação e integração
– Operação estável e confiável
– Excelente desempenho visual
Características Físicas:
– Material: PCB de alta qualidade
– Estrutura compacta e leve
– LEDs de alto brilho
– Conectores para expansão em cascata
– Fácil instalação em projetos
– Design resistente e durável

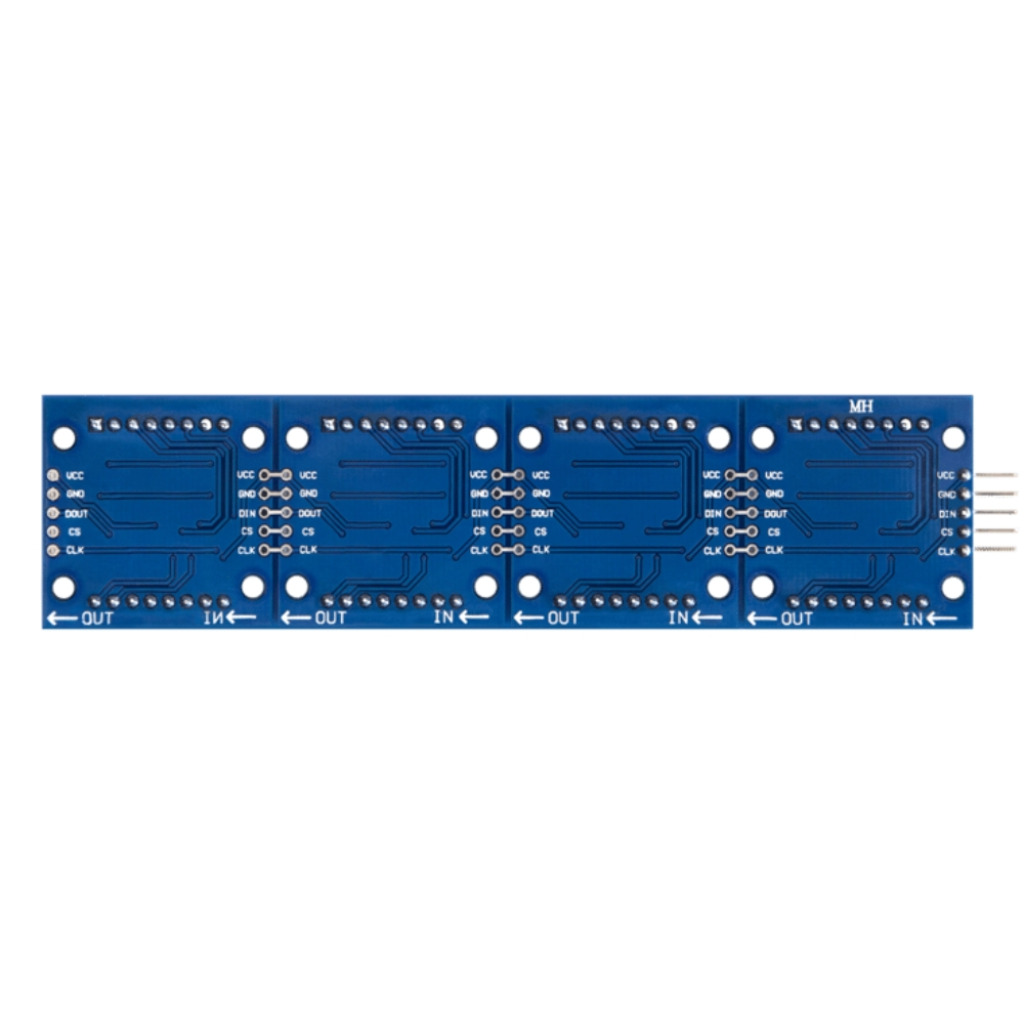

Pinagem (Principais Conexões):
– VCC – Alimentação positiva 5V
– GND – Terra / negativo
– DIN – Entrada de dados serial
– CS – Seleção do dispositivo
– CLK – Clock serial
– DOUT – Saída para expansão em cascata
*imagens para referência
