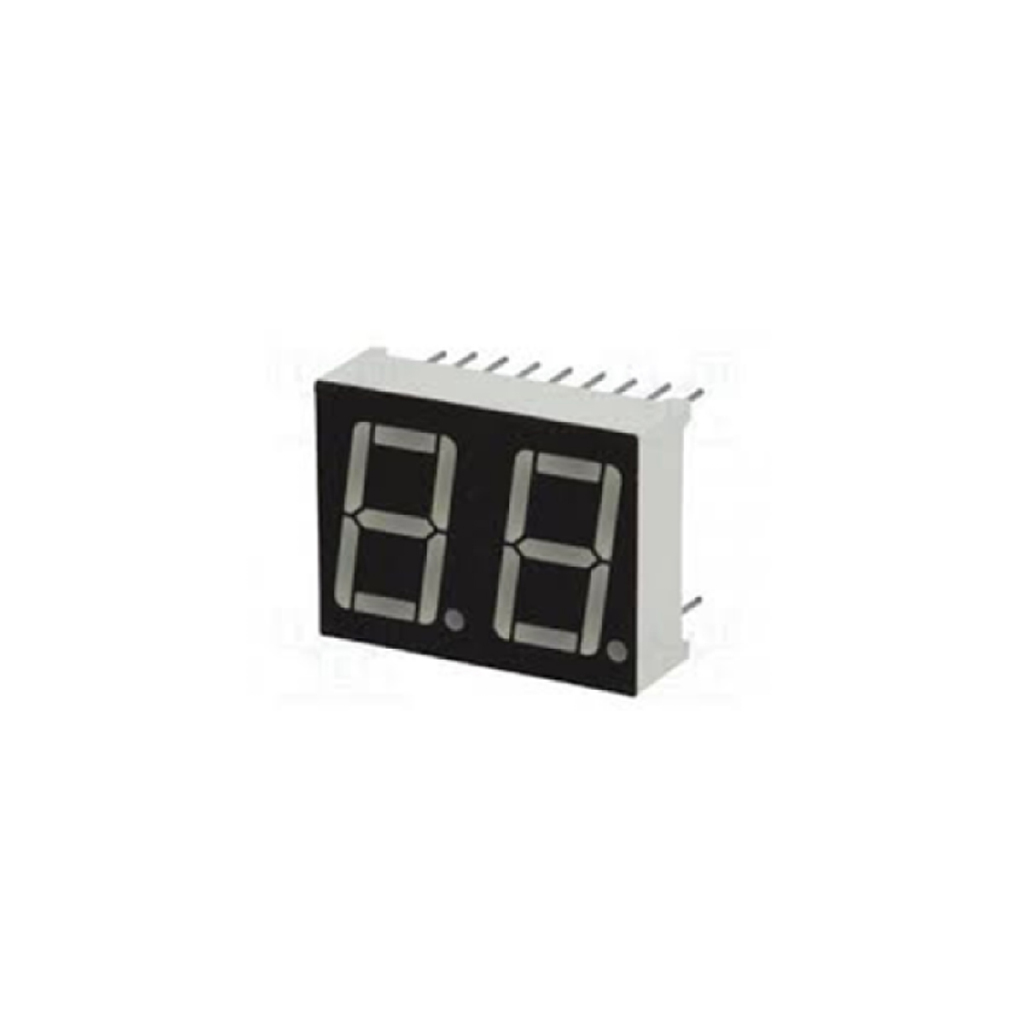

O Display 7 Segmentos 2 Dígitos Vermelho Cátodo Comum é um componente eletrônico utilizado para exibição de números de 00 a 99 em projetos digitais e sistemas embarcados. Ele é formado por dois displays de 7 segmentos integrados, permitindo a visualização de valores numéricos de forma simples, compacta e eficiente.
Neste modelo de cátodo comum, todos os cátodos internos são conectados ao GND, e os segmentos são acionados com nível lógico alto (VCC), sendo muito utilizado com Arduino, ESP32 e outros microcontroladores.
Aplicações e Uso:
– Projetos com Arduino e ESP32
– Contadores digitais
– Relógios eletrônicos
– Medidores de sensores
– Painéis de informação numérica
– Sistemas embarcados
– Automação residencial
– Projetos educacionais de eletrônica
– Protótipos eletrônicos
– Projetos maker e DIY
Características Técnicas:
– Tipo: Display 7 segmentos duplo
– Quantidade de dígitos: 2
– Cor: Vermelho
– Configuração: Cátodo comum (ativo em nível alto)
– Exibição: números de 00 a 99
– Baixo consumo de energia
– Alta eficiência luminosa
– Compatível com microcontroladores
– Operação simples com resistores
– Acionamento por multiplexação
Funções Adicionais:
– Exibição de valores numéricos duplos
– Uso em contadores eletrônicos
– Visualização de tempo e medições
– Interface simples de dados
– Aplicações educacionais
– Sistemas de monitoramento básico
– Protótipos de automação
– Indicação de estados em sistemas
Características Físicas:
– Estrutura compacta integrada
– Corpo em plástico vermelho translúcido
– Dois displays 7 segmentos em um único módulo
– Pinos de conexão inferiores
– Montagem em PCB ou protoboard
– Design padrão para eletrônica
– Boa resistência mecânica
– Fácil visualização
Principais Conexões:
– Ligação direta com Arduino e ESP32
– Uso com resistores limitadores de corrente
– Configuração de cátodo comum (GND comum)
– Controle por multiplexação de dígitos
– Compatível com drivers como 74HC595
– Integração em circuitos digitais
Vantagens:
– Exibição de dois dígitos em um único módulo
– Fácil integração com microcontroladores
– Boa visibilidade dos números
– Baixo custo
– Ideal para aprendizado
– Compacto e eficiente
– Reduz necessidade de múltiplos displays
– Excelente custo-benefício
*Imagens para referência.
