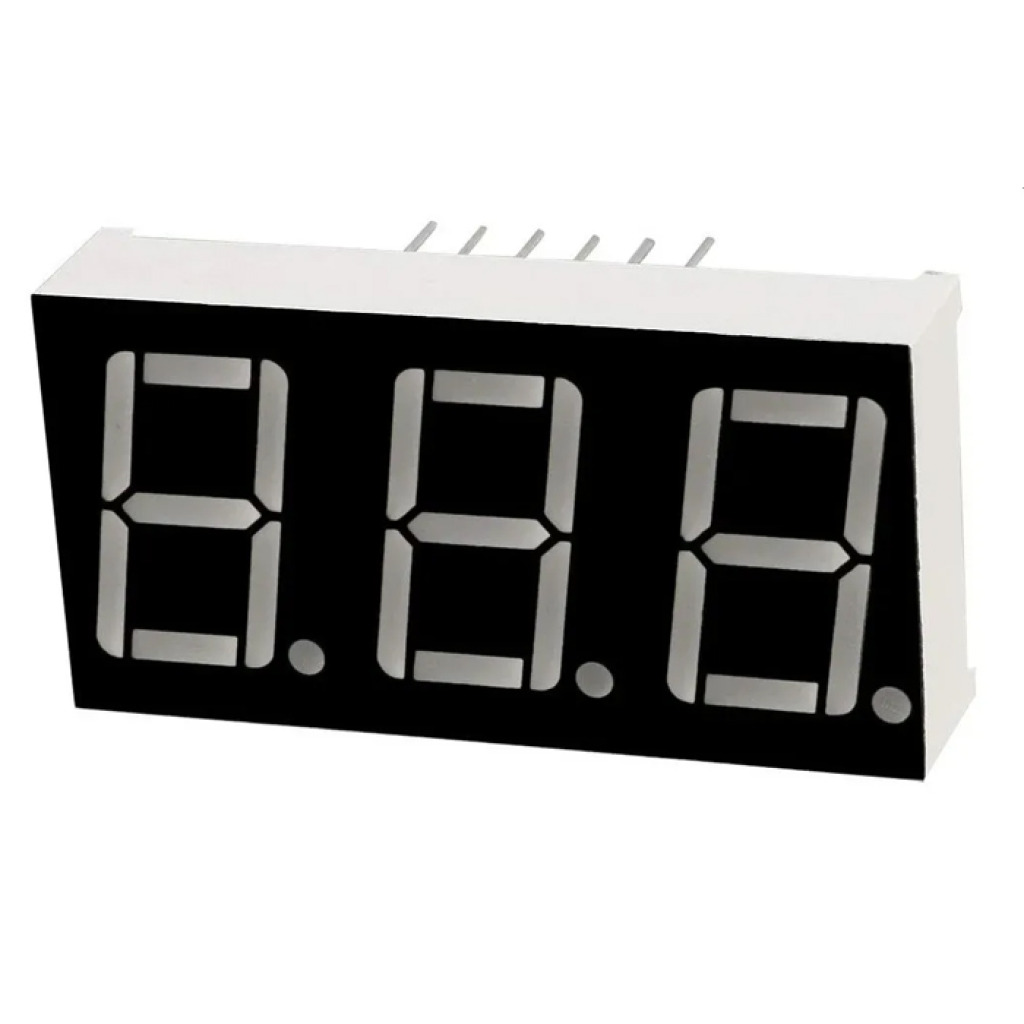

DISPLAY 7 SEGMENTOS 3 DIGITOS VERMELHO CATODO COMUM

O Display 7 Segmentos 3 Dígitos Vermelho Cátodo Comum é um componente eletrônico utilizado para exibição de valores numéricos de 000 a 999 em projetos digitais e sistemas embarcados. Ele é composto por três displays de 7 segmentos integrados em um único módulo, permitindo a visualização clara e compacta de números.

Neste modelo de cátodo comum, todos os cátodos internos são conectados ao GND, enquanto os segmentos são acionados com nível lógico alto (VCC), sendo amplamente utilizado com Arduino, ESP32 e outros microcontroladores através de multiplexação.

Aplicações e Uso:

– Projetos com Arduino e ESP32

– Contadores digitais

– Relógios e timers eletrônicos

– Medição de sensores

– Painéis de informação numérica

– Sistemas embarcados

– Automação residencial e industrial leve

– Projetos educacionais de eletrônica

– Protótipos eletrônicos

– Projetos maker e DIY

Características Técnicas:

– Tipo: Display 7 segmentos triplo

– Quantidade de dígitos: 3

– Cor: Vermelho

– Configuração: Cátodo comum (ativo em nível alto)

– Exibição: 000 a 999

– Baixo consumo de energia

– Alta eficiência luminosa

– Compatível com microcontroladores

– Operação com multiplexação de dígitos

– Uso com resistores limitadores

Funções Adicionais:

– Exibição de valores numéricos triplos

– Uso em contadores eletrônicos

– Visualização de tempo e medições

– Interface numérica simples

– Aplicações educacionais

– Sistemas de monitoramento básico

– Protótipos de automação

– Indicação de estados e contagens

Características Físicas:

– Estrutura compacta integrada

– Corpo em plástico vermelho translúcido

– Três displays de 7 segmentos em um módulo

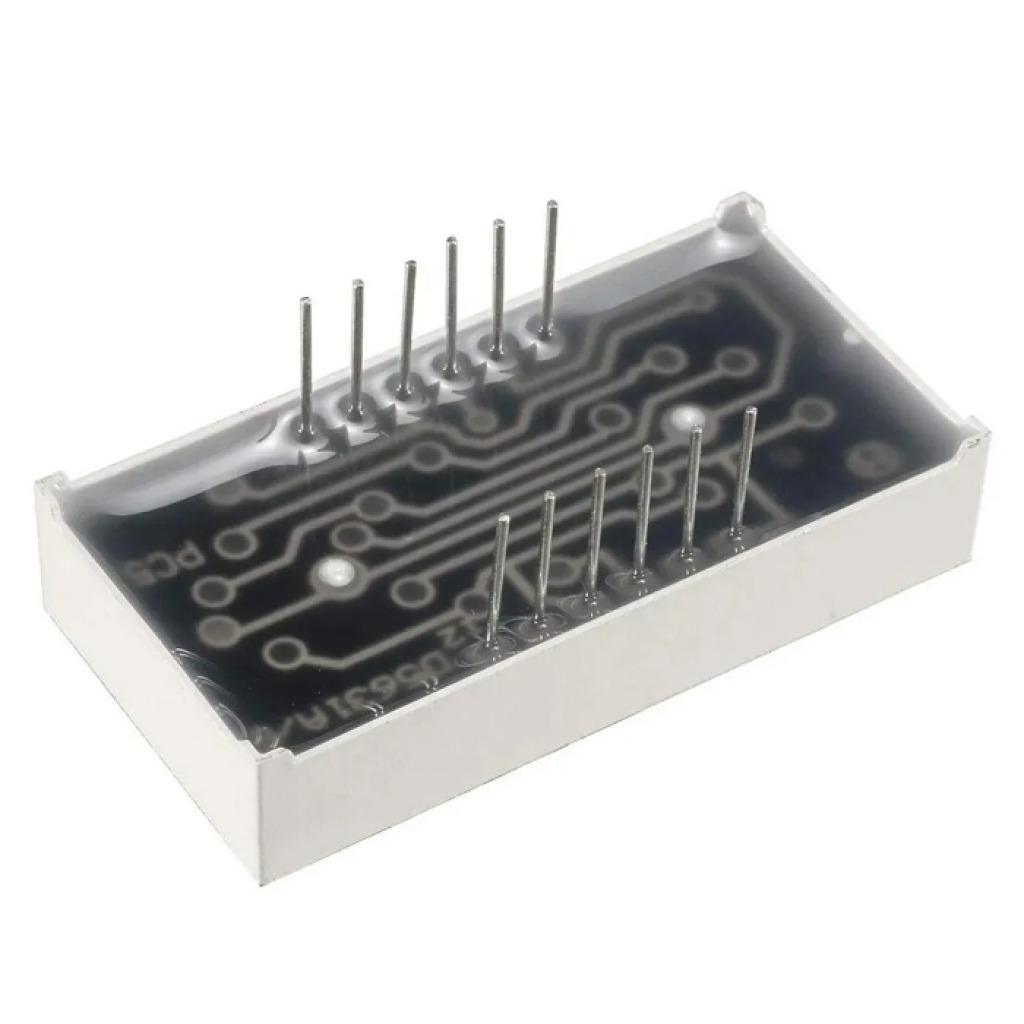

– Pinos de conexão inferiores

– Montagem em PCB ou protoboard

– Design padrão para eletrônica

– Boa resistência mecânica

– Visualização clara e contínua

Principais Conexões:

– Ligação direta com Arduino e ESP32

– Uso com resistores limitadores de corrente

– Configuração de cátodo comum (GND comum)

– Controle por multiplexação de dígitos

– Compatível com drivers como 74HC595

– Integração em circuitos digitais

Vantagens:

– Exibição de três dígitos em um único módulo

– Fácil integração com microcontroladores

– Boa visibilidade dos números

– Baixo custo

– Ideal para aprendizado

– Compacto e eficiente

– Reduz necessidade de múltiplos displays

– Excelente custo-benefício

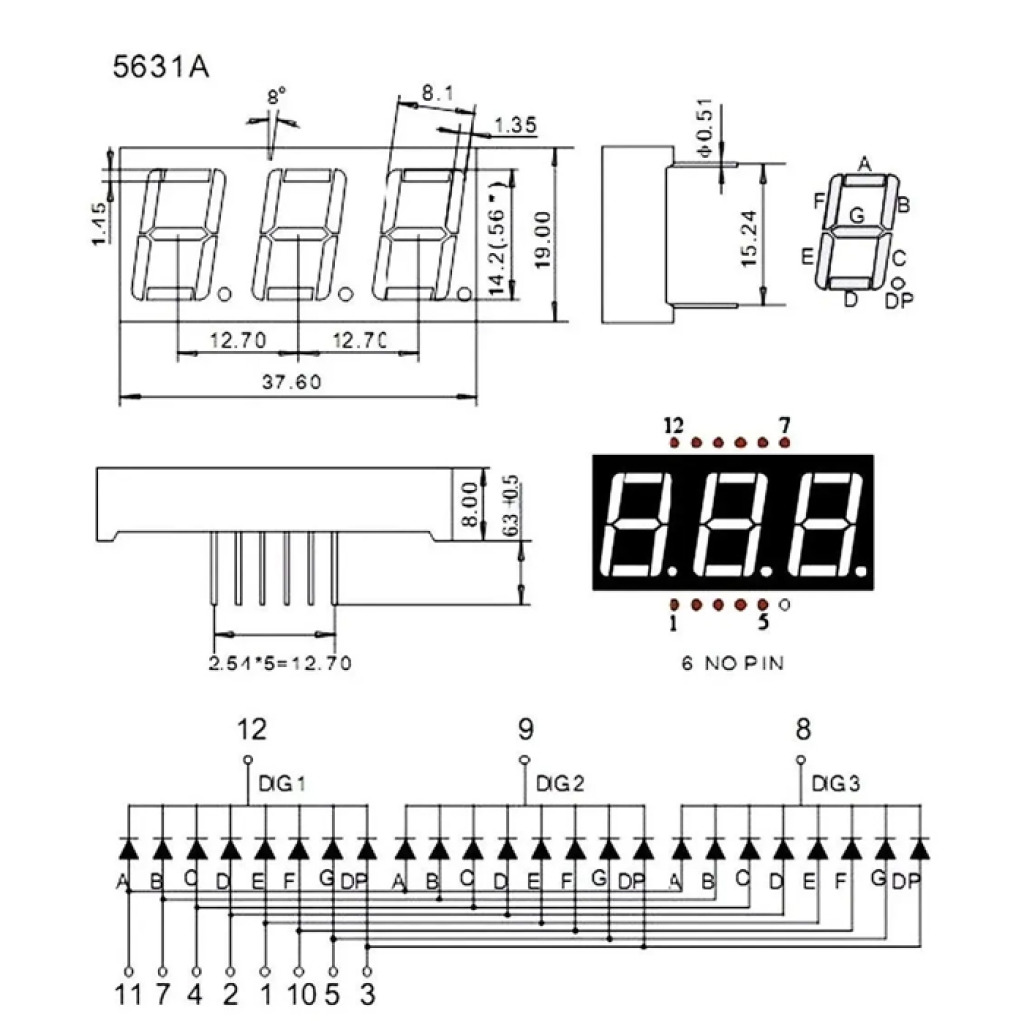

*Imagens para referência.
