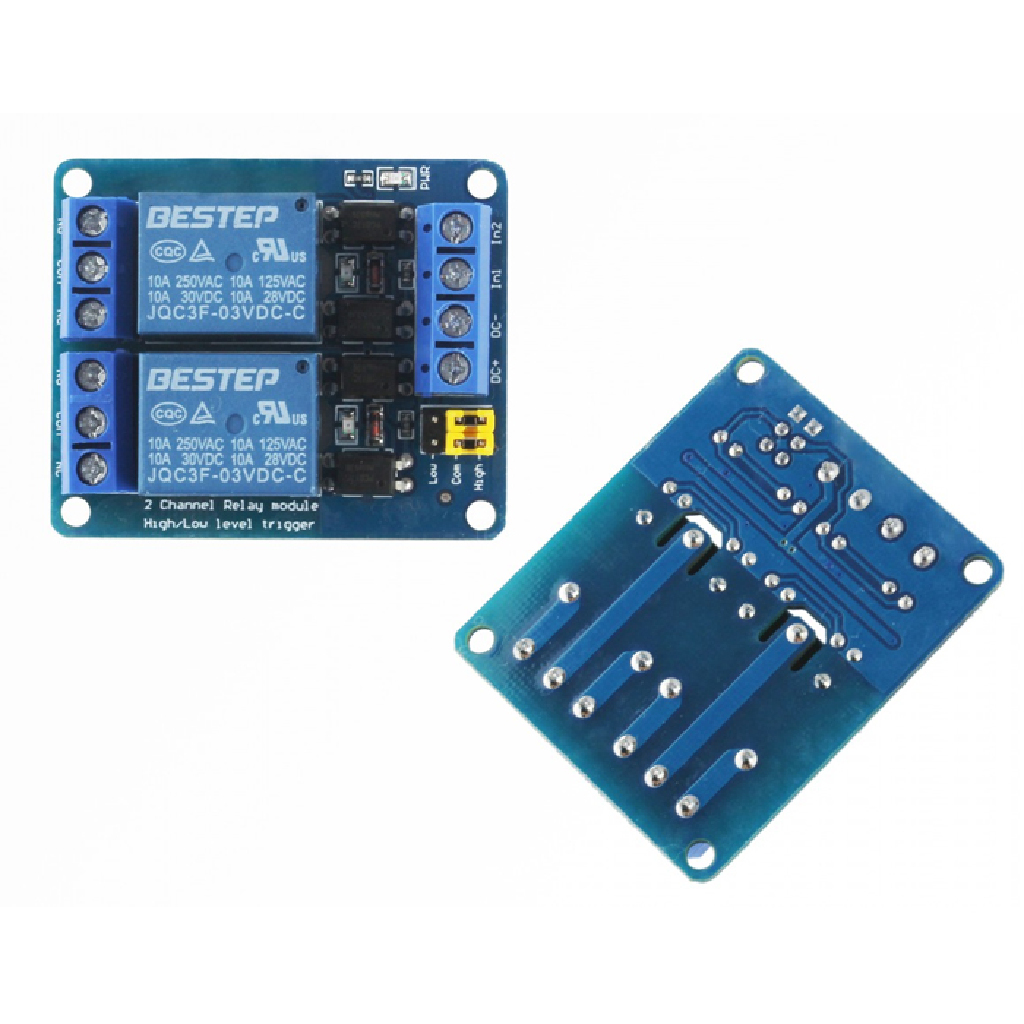

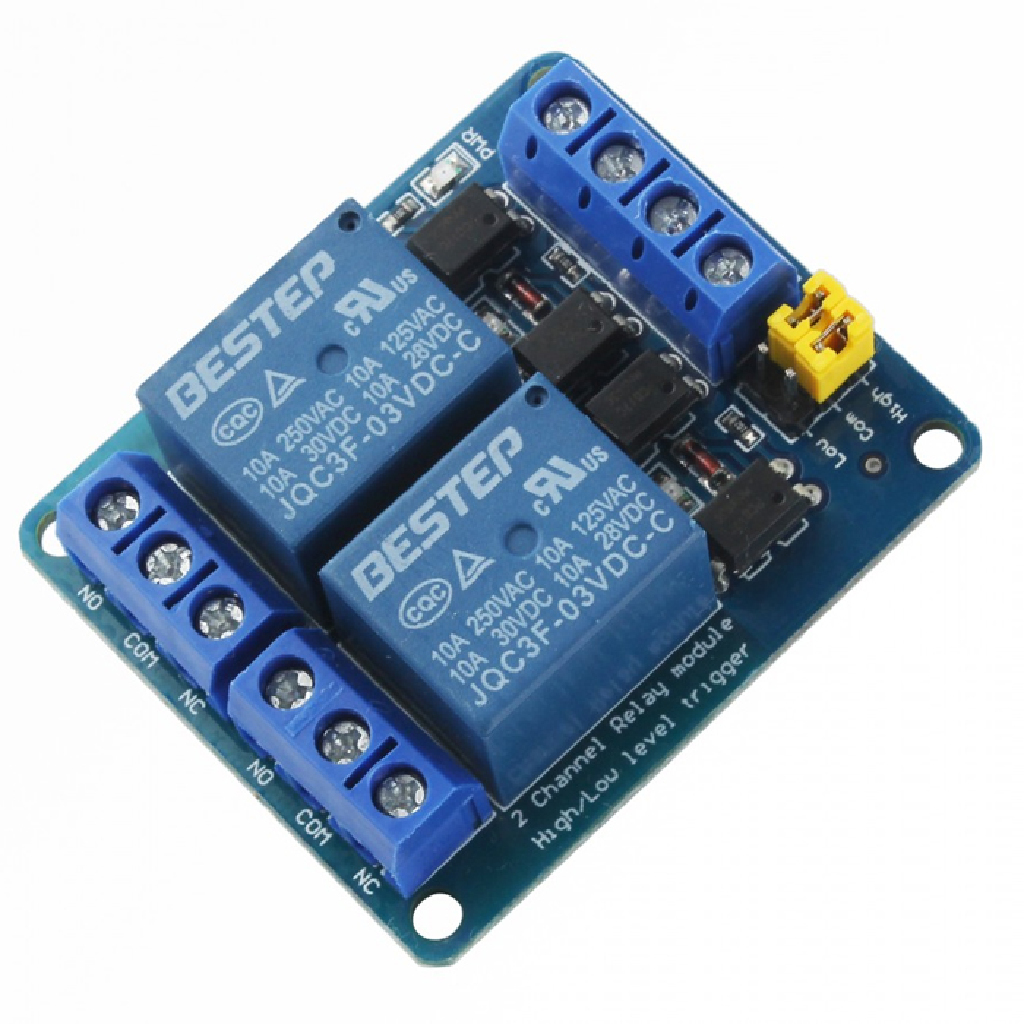

O Módulo Relé 3V com 2 Canais para Arduino / ESP32 é uma solução compacta e eficiente para acionamento de cargas elétricas utilizando microcontroladores e sistemas embarcados com lógica de 3,3V. Desenvolvido para integração direta com ESP32, ESP8266, Arduino e outros dispositivos eletrônicos, o módulo permite controlar até duas cargas independentes de forma segura e estável.
Muito utilizado em automação residencial, sistemas IoT, robótica e projetos eletrônicos, o módulo possibilita o acionamento de lâmpadas, motores, bombas, solenóides, fechaduras elétricas e diversos equipamentos AC e DC. Seu circuito conta com transistores de acionamento e LEDs indicadores de funcionamento, proporcionando excelente estabilidade operacional e fácil utilização.
Compacto e robusto, o módulo oferece ótima compatibilidade com aplicações de baixa tensão e sistemas embarcados modernos.
Aplicações e Uso:
– Projetos com ESP32 e ESP8266
– Projetos com Arduino
– Automação residencial
– Sistemas IoT
– Controle de lâmpadas
– Acionamento de motores DC
– Controle de bombas e solenóides
– Sistemas embarcados
– Robótica e prototipagem
– Bancadas de testes eletrônicos
– Projetos eletrônicos diversos
Características Técnicas:
– Tipo de módulo: Relé 2 canais
– Tensão de alimentação: 3V DC
– Quantidade de canais: 2
– Corrente máxima por canal: 10A
– Tensão máxima de comutação: 250V AC / 30V DC
– Tipo de contato: SPDT
– Compatível com lógica 3,3V
– Acionamento por sinal digital
– LEDs indicadores de funcionamento
– Alta estabilidade operacional
– Fácil integração com microcontroladores
Funções Adicionais:
– Acionamento independente de 2 cargas
– Controle de cargas AC e DC
– Fácil integração com ESP32
– Ideal para automação e IoT
– Alta confiabilidade operacional
– Excelente estabilidade de acionamento
– Fácil utilização em prototipagem
– Compatível com diversos sistemas eletrônicos
Características Físicas:
– PCB compacta e resistente
– Relés eletromecânicos integrados
– Componentes eletrônicos de alta qualidade
– LEDs indicadores de status
– Bornes de conexão reforçados
– Estrutura compacta e de fácil instalação
– Furos para fixação na placa
– Layout otimizado para aplicações eletrônicas
Pinagem (Principais Conexões):
– VCC — Alimentação positiva 3V
– GND — Alimentação negativa
– IN1 — Entrada de acionamento canal 1
– IN2 — Entrada de acionamento canal 2
– NO — Contato normalmente aberto
– COM — Contato comum
– NC — Contato normalmente fechado
*imagens para referência.
