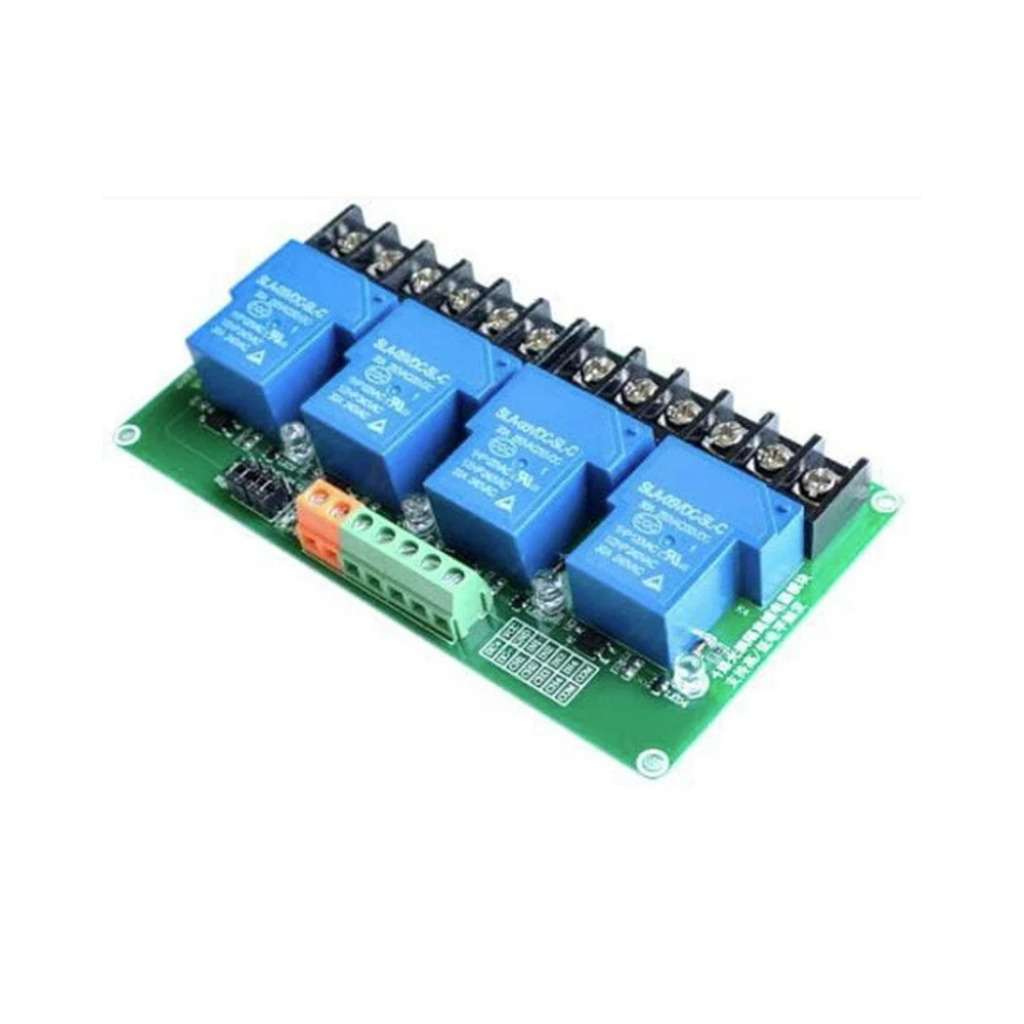

O Módulo Relé 5V com 4 Canais 30A e Optoacopladores Padrão Industrial (CLP) com Bornes é uma solução robusta e eficiente para acionamento de cargas elétricas de alta corrente em sistemas de automação industrial, CLPs e projetos eletrônicos profissionais. Desenvolvido com 4 relés independentes de alta potência e isolamento elétrico por optoacopladores, o módulo oferece maior segurança, estabilidade operacional e proteção para os circuitos de controle.
Muito utilizado em automação industrial, painéis elétricos, projetos com Arduino, ESP32, ESP8266 e sistemas embarcados, o módulo permite controlar motores, bombas, refletores, solenóides, aquecedores e diversos equipamentos AC e DC de alta corrente. Seu circuito conta com LEDs indicadores de funcionamento e bornes industriais reforçados para conexões seguras e práticas.
Compacto e robusto, o módulo proporciona excelente desempenho em aplicações industriais e sistemas de automação que exigem acionamento confiável de múltiplas cargas de potência elevada.
Aplicações e Uso:
– Automação industrial
– Integração com CLP
– Projetos com Arduino e ESP32
– Controle de motores elétricos
– Acionamento de bombas e solenóides
– Controle de lâmpadas e refletores
– Painéis elétricos industriais
– Sistemas embarcados
– Automação residencial
– Bancadas de testes eletrônicos
– Projetos eletrônicos diversos
Características Técnicas:
– Tipo de módulo: Relé 4 canais
– Tensão de alimentação: 5V DC
– Quantidade de canais: 4
– Corrente máxima por canal: 30A
– Tensão máxima de comutação: 250V AC / 30V DC
– Tipo de contato: SPDT
– Optoacopladores integrados
– Acionamento por sinal digital
– LEDs indicadores de funcionamento
– Isolamento elétrico entre controle e carga
– Bornes padrão industrial (CLP)
Funções Adicionais:
– Acionamento independente de 4 cargas
– Controle de cargas AC e DC de alta corrente
– Proteção elétrica através de optoacopladores
– Fácil integração com microcontroladores
– Ideal para automação industrial
– Alta confiabilidade operacional
– Excelente estabilidade de acionamento
– Instalação prática e segura
Características Físicas:
– PCB robusta e resistente
– Relés eletromecânicos de alta potência
– Optoacopladores integrados
– Bornes industriais reforçados
– Componentes eletrônicos de alta qualidade
– LEDs indicadores de status
– Estrutura compacta e de fácil instalação
– Layout otimizado para aplicações industriais
Pinagem (Principais Conexões):
– VCC — Alimentação positiva 5V
– GND — Alimentação negativa
– IN1 a IN4 — Entradas de acionamento dos canais
– NO — Contato normalmente aberto
– COM — Contato comum
– NC — Contato normalmente fechado
*imagens para referência.
