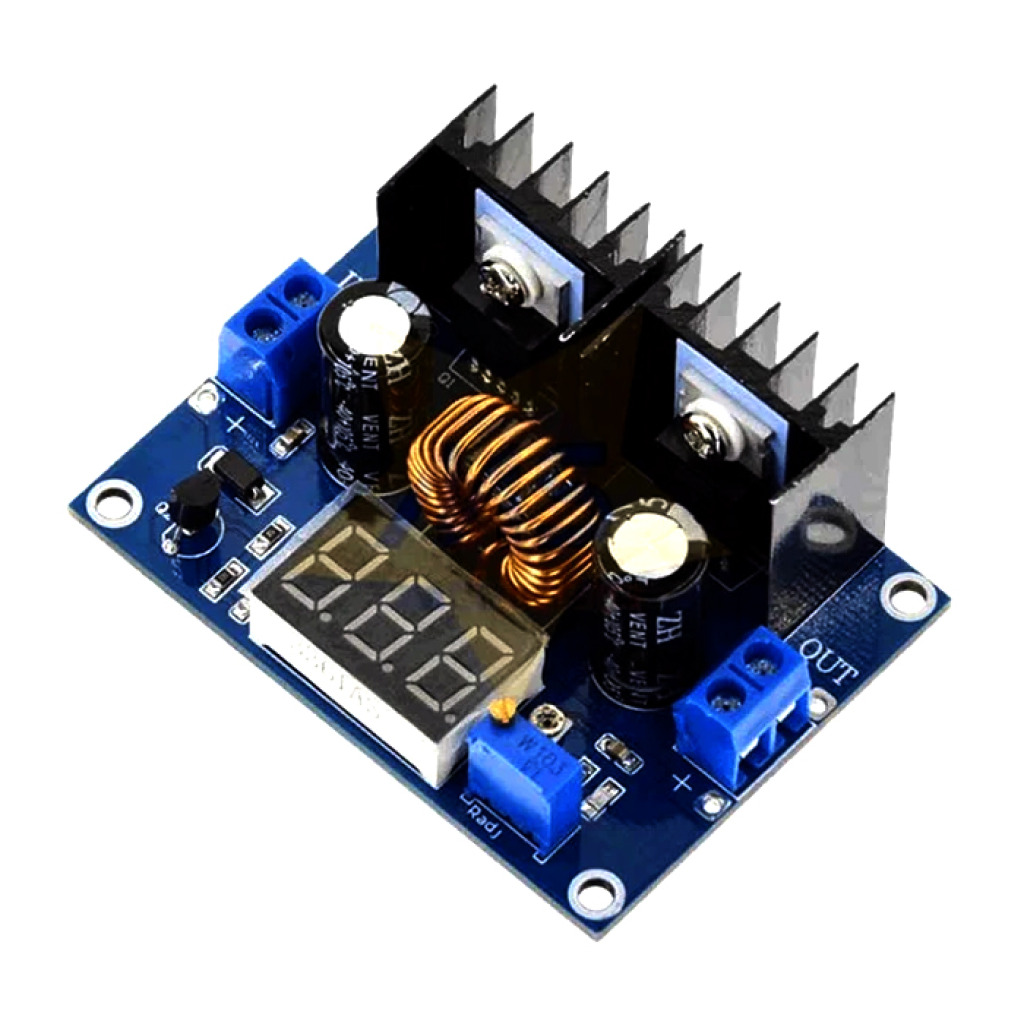

O Módulo Regulador de Tensão Step Down 8A XL4016 com Voltímetro é um conversor DC/DC de alta eficiência desenvolvido para redução de tensão contínua com monitoramento integrado através de display digital. Robusto e eficiente, o módulo permite ajustar a tensão de saída de forma precisa enquanto exibe a tensão em tempo real, proporcionando praticidade e maior controle em aplicações eletrônicas e sistemas de alimentação.
Baseado no CI XL4016, o módulo suporta corrente de até 8A e potência elevada, oferecendo excelente estabilidade operacional, alta eficiência energética e baixo aquecimento. É amplamente utilizado em projetos com Arduino, ESP32, automação, robótica, fontes ajustáveis, carregadores de bateria, motores DC e sistemas embarcados.
Seu display voltímetro integrado facilita ajustes e monitoramento da tensão de saída durante o uso, tornando o módulo ideal para bancadas de testes, prototipagem e aplicações de média e alta potência.
Aplicações e Uso:
– Projetos com Arduino e ESP32
– Fontes de alimentação ajustáveis
– Conversão DC/DC Step Down
– Bancadas de testes eletrônicos
– Alimentação de motores DC
– Sistemas embarcados
– Projetos de automação
– Robótica e prototipagem
– Alimentação de LEDs de potência
– Carregadores de bateria
– Projetos eletrônicos de média e alta potência
Características Técnicas:
– Tipo de módulo: Conversor Step Down DC/DC
– Chip controlador: XL4016
– Corrente máxima: 8A
– Potência máxima aproximada: 200W
– Tensão de entrada: 8V a 40V DC
– Tensão de saída ajustável: 1,25V a 36V DC
– Display voltímetro digital integrado
– Frequência de operação: 180KHz
– Alta eficiência energética
– Baixo aquecimento operacional
– Saída regulada e estável
– Ajuste preciso de tensão
Funções Adicionais:
– Redução eficiente de tensão DC
– Monitoramento da tensão em tempo real
– Ajuste preciso da tensão de saída
-Alimentação estável para circuitos eletrônicos
– Excelente desempenho térmico
– Ideal para automação e robótica
– Fácil utilização em testes eletrônicos
– Alta confiabilidade operacional
Características Físicas:
– PCB robusta e resistente
– Display digital integrado
– Componentes eletrônicos de alta potência
– Dissipador térmico integrado
– Indutor de alta corrente
– Potenciômetro de ajuste de tensão
– Terminais de conexão reforçados
– Estrutura compacta e de fácil instalação
Pinagem (Principais Conexões):
– IN+ — Entrada positiva de alimentação
– IN- — Entrada negativa (GND)
– OUT+ — Saída positiva regulada
– OUT- — Saída negativa (GND)
*imagens para referência.
