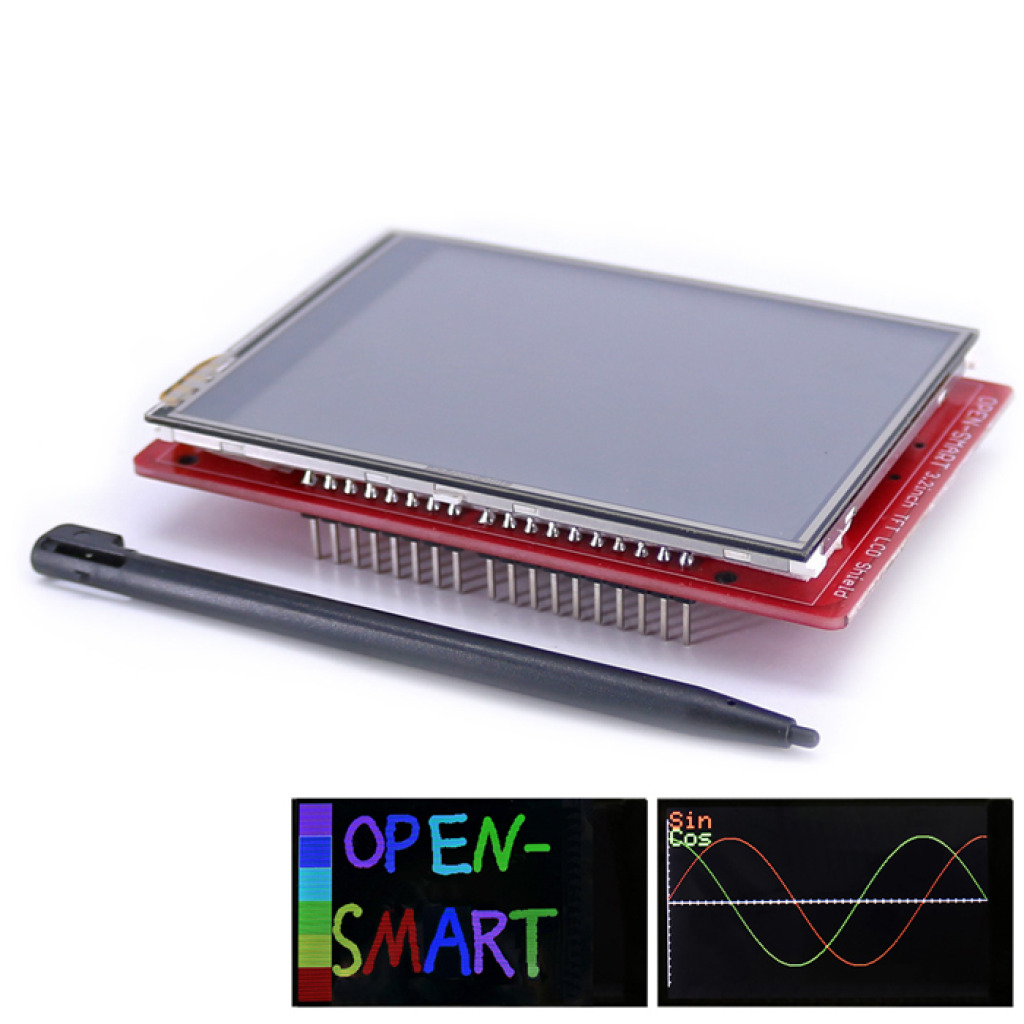

Esta é uma placa de expansão de 3.2 polegadas TFT com tela sensível ao toque usando interface padrão Shield.
Ele integra tela sensível ao toque com I2C, de 3,2 polegadas, suporte de cartão TF e circuito de conversão de nível..
Com o módulo leitor NFC, você pode criar sistemas de controle de acesso com as fotos exibidas.
Com o sensor de tensão e corrente, você pode fazer o osciloscópio.
– Pode usá-lo diretamente para exibir caracteres, gráficos e imagens em formato BMP.
– Compatibilidade: Como o cartão SD é conectado a pinos SPI da interface ICSP, compatível com UNO R3/Mega2560 / Leonardo
– Tipo de tela de toque: touchscreen resistivo.
– Caneta de Toque: comprimento de 9cm;
– Resolução: 240X400;
– Tamanho da tela: 3,2 polegadas;
– Tensão de funcionamento: 5V;
– Nível lógico: 5V / 3.3V;

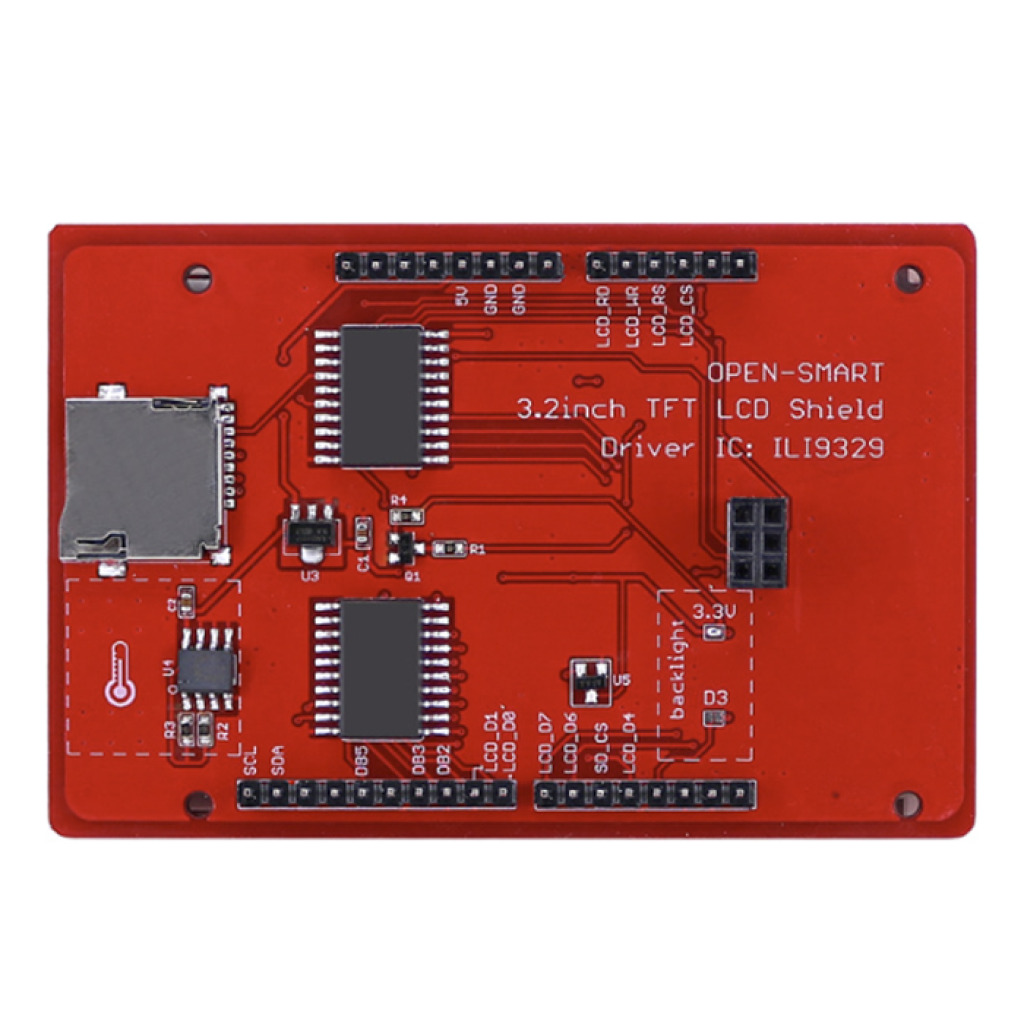

– Circuito regulador de 3.3V / 300mA de bordo;
– Corrente de funcionamento: o máximo é 150mA
– Use os pinos A0 ~ A3, D4 ~ D13. E I2C interface, D0 / D1/D2/D3 está disponível.
– Slot Micro SD, suporte a cartão Micro SD / TF;
– Onboard LM75 sensor de temperatura: o endereço padrão I2C é 0X48, a escala é de -55 a 125 ° C
– Muito apropriado para moldura digital, osciloscópio, gerador de função, monitor de sistema de detecção
Arquivos necessários para configuração: Link
