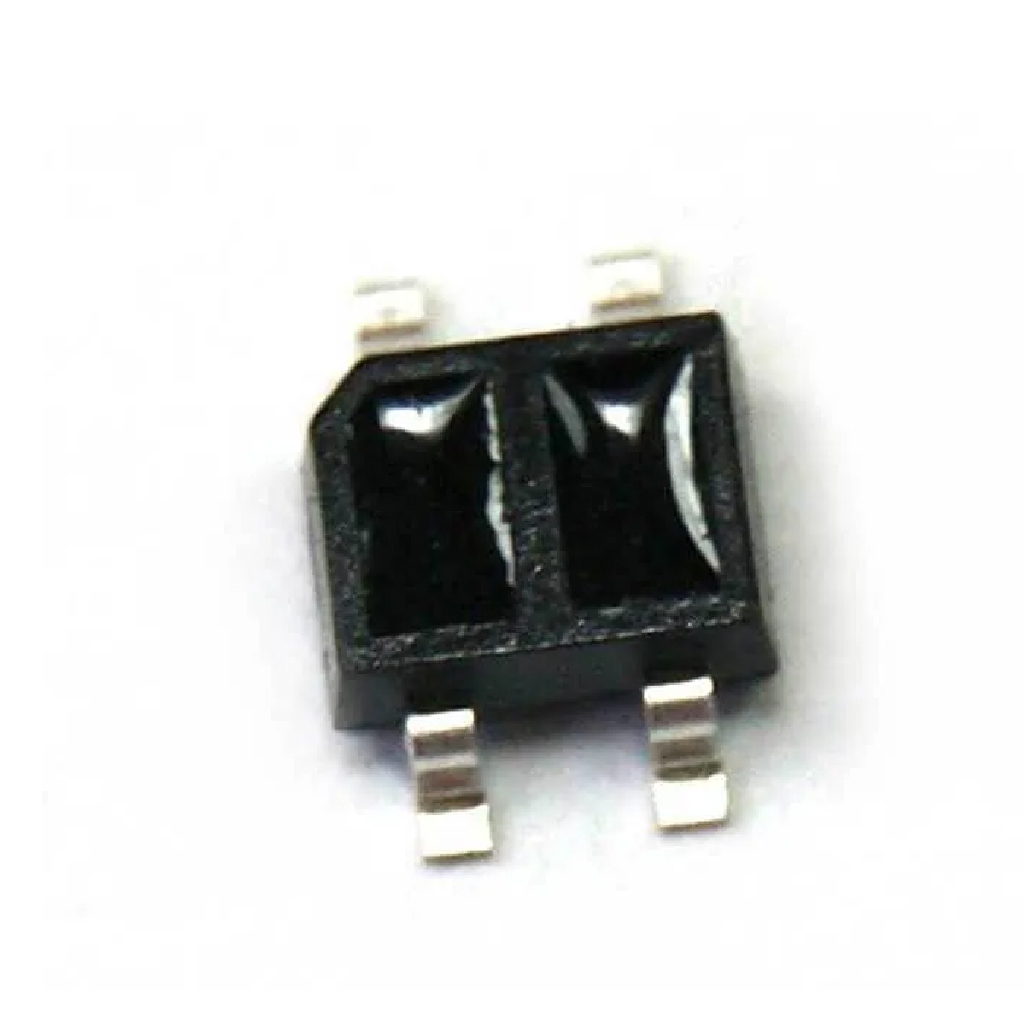

O Sensor Reflexivo Óptico QRE1113SMD é um dispositivo desenvolvido para detecção de objetos, linhas, marcas e superfícies através da reflexão de luz infravermelha. O sensor integra um LED emissor infravermelho e um fototransistor receptor em um único encapsulamento SMD compacto, permitindo identificar diferenças de refletividade entre superfícies claras e escuras com alta precisão. (Smartkits)
Muito utilizado em projetos com Arduino, ESP32, robótica, robôs seguidores de linha, sensores de posição, encoders ópticos, sistemas de automação e aplicações educacionais, o QRE1113SMD oferece resposta rápida, baixo consumo de energia e fácil integração com microcontroladores. Sua saída analógica proporciona leituras mais precisas em aplicações de controle e navegação robótica. (Smartkits)
Seu encapsulamento miniatura SMD torna o dispositivo ideal para projetos compactos, equipamentos embarcados e aplicações que exigem detecção óptica de curto alcance. (Smartkits)
Aplicações e Uso:
– Projetos com Arduino
– Projetos com ESP32
– Robôs seguidores de linha
– Sensores de refletância
– Detecção de objetos próximos
– Encoders ópticos
– Controle de posicionamento
– Sistemas de automação
– Robótica educacional
– Sistemas embarcados
– Projetos didáticos
– Prototipagem eletrônica
Características Técnicas:
– Tipo de sensor: Reflexivo óptico infravermelho
– Modelo: QRE1113SMD
– Encapsulamento: SMD-4
– Emissor infravermelho integrado
– Fototransistor receptor integrado
– Método de detecção: Reflexão óptica
– Saída analógica
– Tensão de operação: 5V DC
– Corrente de operação: aproximadamente 25mA
– Distância ideal de detecção: 3mm
– Distância máxima recomendada: 6mm
– Tempo de resposta: aproximadamente 20µs
– Temperatura de operação: -40°C a +85°C
Funções Adicionais:
– Detecção de linhas pretas e brancas
– Identificação de superfícies refletivas
– Monitoramento de posicionamento
– Leitura de contraste entre superfícies
– Fácil integração com microcontroladores
– Alta confiabilidade operacional
– Excelente repetibilidade de leitura
– Ideal para robótica e automação
Características Físicas:
– Encapsulamento SMD compacto
– Emissor e receptor integrados
– Estrutura leve e resistente
– Componentes eletrônicos de alta qualidade

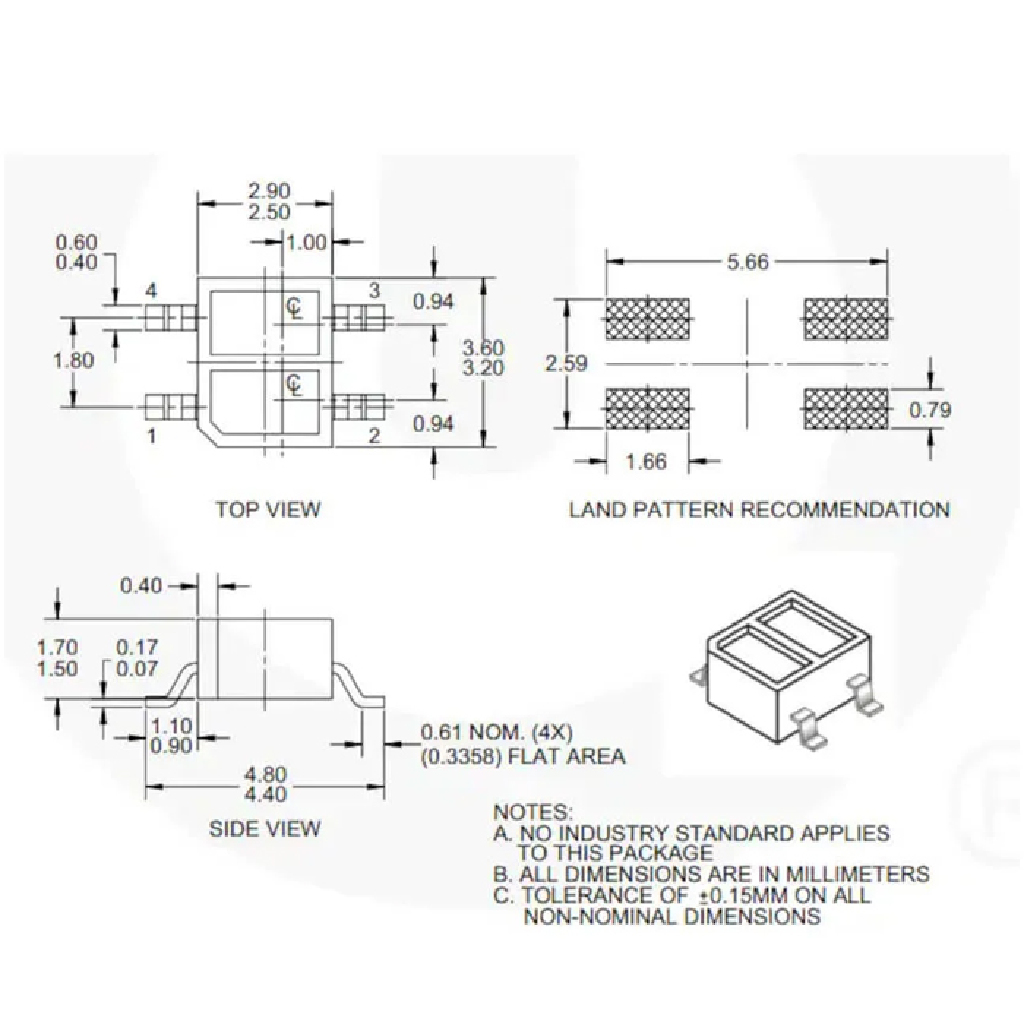

– Dimensões aproximadas: 3,3 x 2,6mm
– Construção otimizada para montagem em superfície
– Design ideal para aplicações embarcadas
Pinagem (Principais Conexões):
– Pino 1 — Ânodo do LED infravermelho
– Pino 2 — Cátodo do LED infravermelho
– Pino 3 — Coletor do fototransistor
– Pino 4 — Emissor do fototransistor
*imagens para referência.
