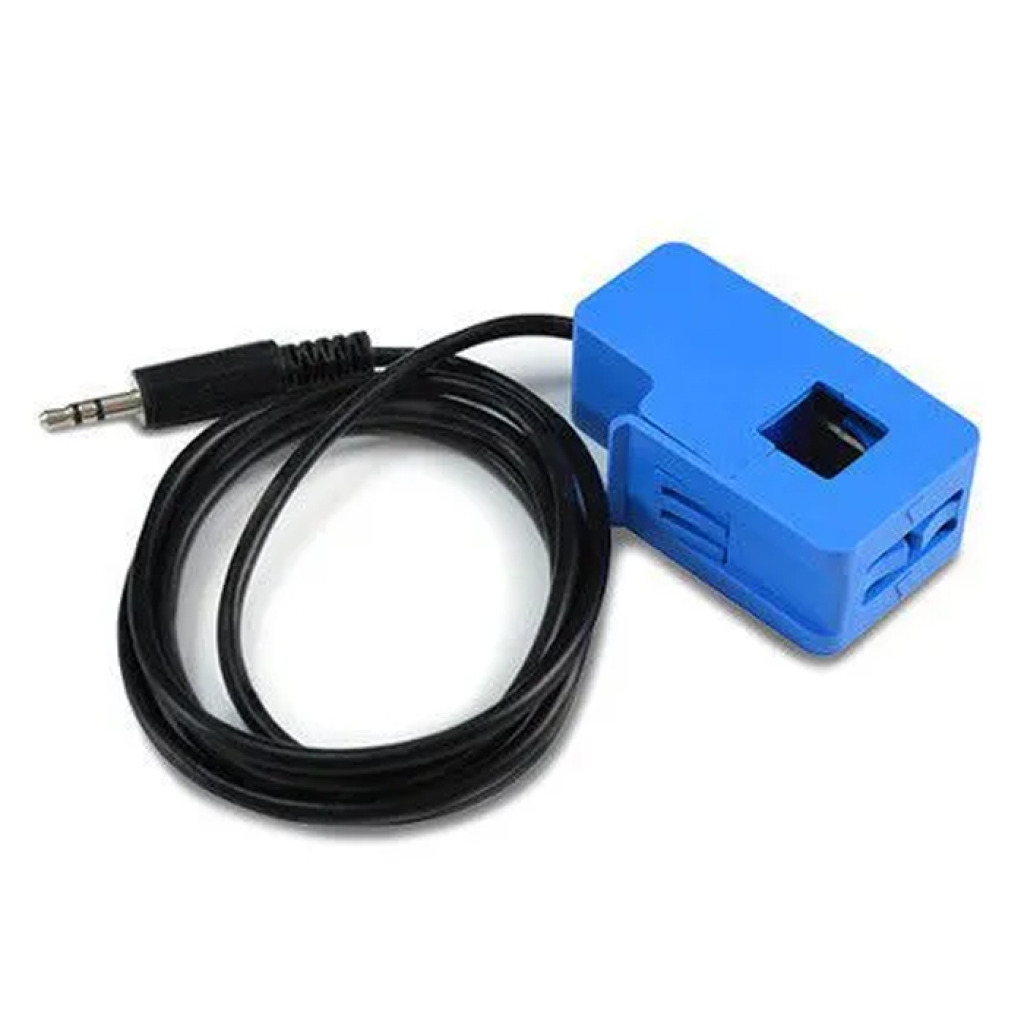

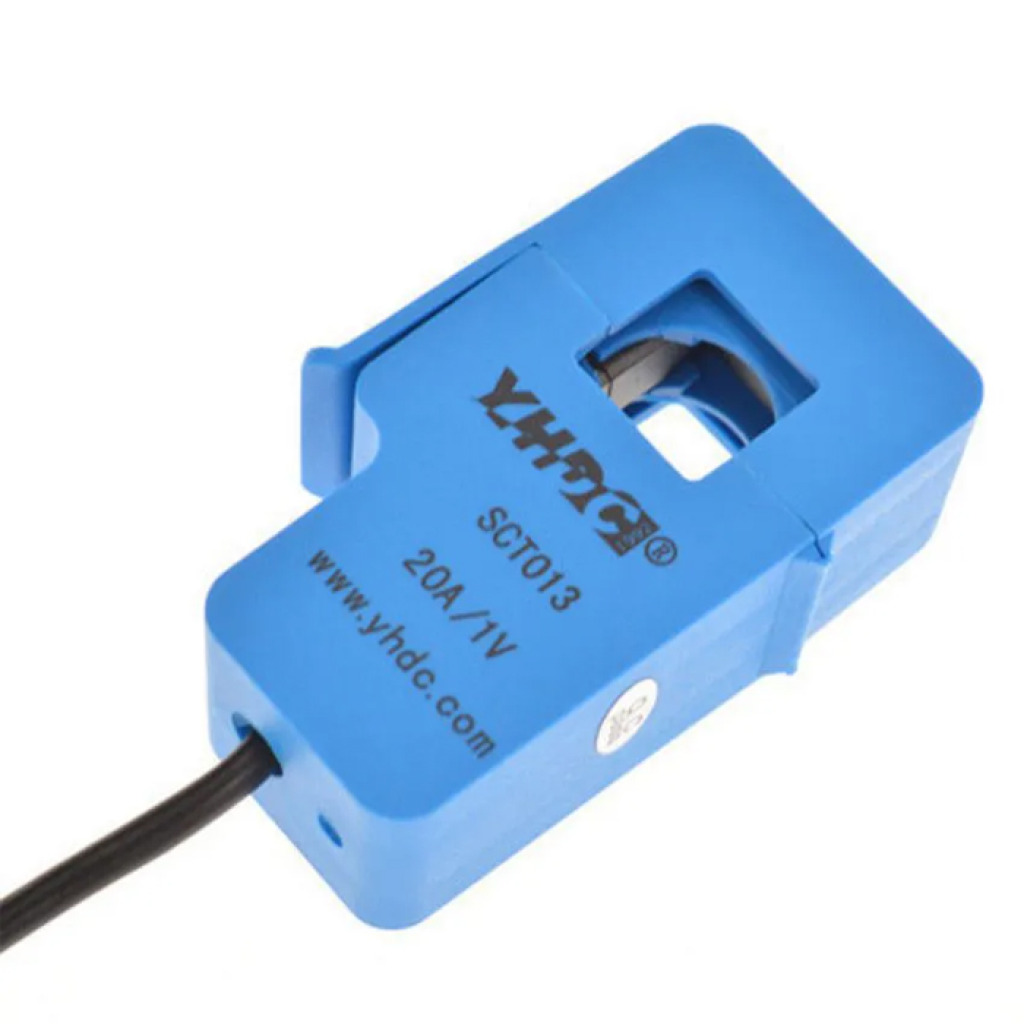

O Sensor de Corrente Não Invasivo 20A SCT-013 para Arduino é um dispositivo desenvolvido para medição de corrente elétrica alternada de forma segura e sem contato direto com o circuito. Utilizando tecnologia de transformador de corrente (CT – Current Transformer), o sensor permite realizar medições sem necessidade de cortar fios ou interromper a instalação elétrica, proporcionando maior segurança e praticidade em projetos de monitoramento energético.
Muito utilizado em projetos com Arduino, ESP32, Raspberry Pi, automação residencial, sistemas IoT, medidores de consumo elétrico e monitoramento de cargas, o sensor oferece excelente precisão de leitura, alta confiabilidade operacional e fácil integração com microcontroladores e sistemas embarcados.

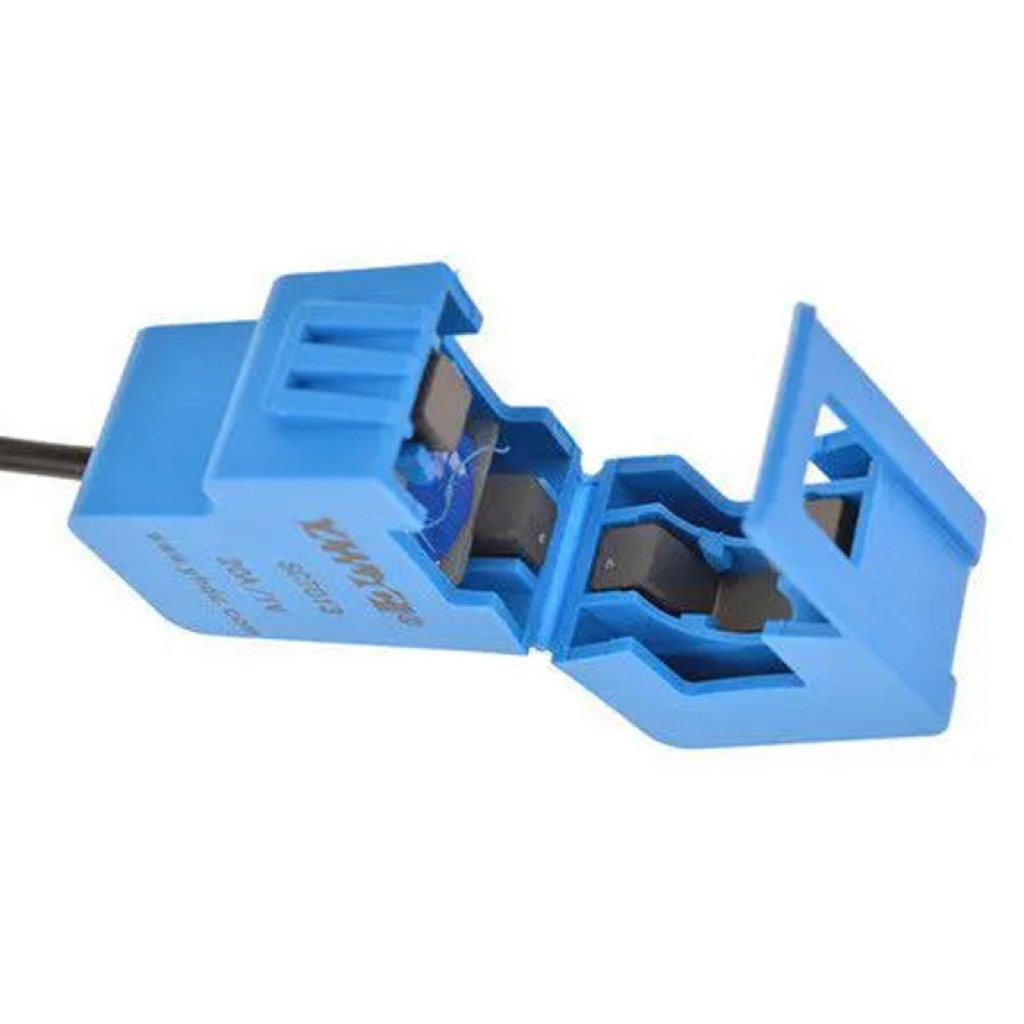

Seu sistema de abertura tipo alicate (clamp) facilita a instalação em cabos elétricos, tornando o módulo ideal para aplicações de monitoramento de energia, proteção de equipamentos e análise de consumo elétrico.
Aplicações e Uso:
– Projetos com Arduino
– Projetos com ESP32
– Projetos com Raspberry Pi
– Monitoramento de consumo elétrico
– Sistemas IoT
– Automação residencial
– Medição de corrente AC
– Controle de cargas elétricas
– Sistemas de energia solar
– Monitoramento energético
– Sistemas embarcados
– Prototipagem eletrônica
Características Técnicas:
– Tipo de sensor: Transformador de corrente não invasivo
– Modelo: SCT-013-020
– Corrente máxima de entrada: 20A AC
– Saída de sinal: 0 a 1V
– Medição sem contato elétrico direto
– Núcleo em ferrite de alta eficiência
– Conector P2 3,5mm integrado
– Baixo consumo de energia
– Alta estabilidade operacional
– Temperatura de operação: -25°C a +70°C
Funções Adicionais:
– Monitoramento contínuo de corrente AC
– Instalação sem corte de fios
– Alta segurança elétrica
– Fácil integração com microcontroladores
– Excelente precisão de leitura
– Alta confiabilidade operacional
– Ideal para monitoramento energético
– Aplicação prática em automação e IoT
Características Físicas:
– Estrutura compacta e resistente
– Corpo plástico isolado de alta qualidade
– Sistema de abertura tipo clamp
– Cabo integrado para conexão
– Conector P2 3,5mm
– Fácil instalação e utilização
– Construção robusta para uso contínuo
– Design otimizado para monitoramento elétrico
Pinagem (Principais Conexões):
– OUT+ — Saída de sinal do sensor
– OUT- — Referência do sinal
– Conector P2 3,5mm para interface elétrica
*imagens para referência.
