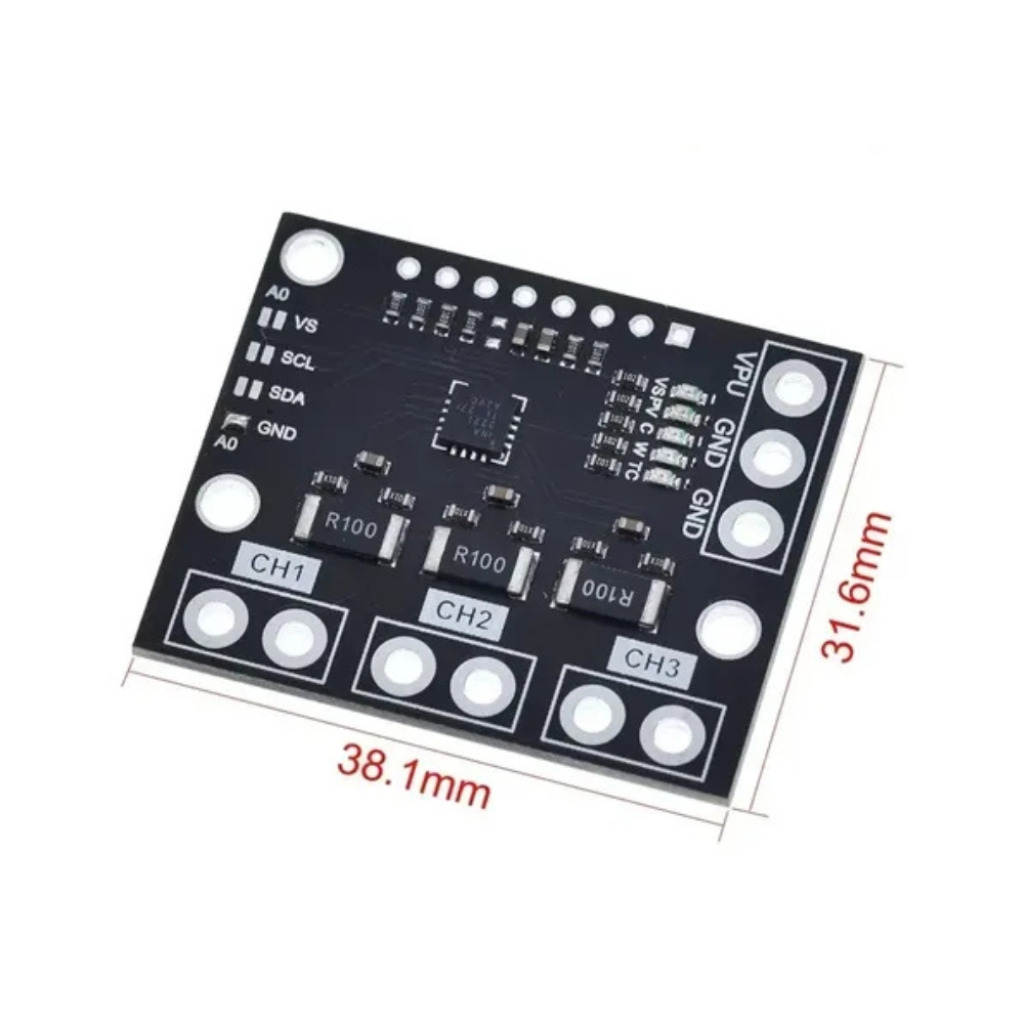

MODULO SENSOR DE CORRENTE E TENSÃO INA3221 I2C

O Módulo Sensor de Corrente e Tensão INA3221 I2C é uma solução prática e eficiente para monitoramento simultâneo de tensão e corrente em até 3 canais independentes. Desenvolvido com o chip INA3221 e interface de comunicação I2C, o módulo oferece alta precisão, estabilidade operacional e fácil integração com diversos microcontroladores e sistemas embarcados.

Muito utilizado em projetos com Arduino, ESP32, ESP8266, Raspberry Pi, automação, sistemas IoT, monitoramento de baterias e fontes de alimentação, o módulo permite realizar medições precisas de corrente e tensão em equipamentos eletrônicos, sistemas solares, carregadores e dispositivos de consumo energético.

Compacto e de fácil utilização, o módulo proporciona excelente confiabilidade operacional e praticidade em aplicações eletrônicas diversas.

Aplicações e Uso:

– Projetos com Arduino

– Projetos com ESP32 e ESP8266

– Raspberry Pi

– Monitoramento de baterias

– Fontes de alimentação

– Sistemas IoT

– Automação residencial

– Projetos eletrônicos diversos

– Monitoramento de consumo energético

– Sistemas solares

– Sistemas embarcados

– Robótica e prototipagem

Características Técnicas:

– Tipo de módulo: Sensor de corrente e tensão

– Chip principal: INA3221

– Interface de comunicação: I2C

– Tensão de alimentação: 3,3V a 5V DC

– Quantidade de canais: 3 independentes

– Tensão máxima de medição: até 26V

– Medição simultânea de tensão e corrente

– Alta precisão de leitura

– Endereço I2C configurável

– Compatível com lógica TTL

Funções Adicionais:

– Monitoramento de até 3 canais simultaneamente

– Medição de corrente e tensão em tempo real

– Comunicação I2C simplificada

– Fácil integração com microcontroladores

– Baixo consumo de energia

– Alta estabilidade operacional

– Excelente precisão nas medições

– Ideal para sistemas de monitoramento energético

Características Físicas:

– PCB robusta e resistente

– Componentes eletrônicos de alta qualidade

– Conector para comunicação I2C

– Estrutura compacta e leve

– Layout otimizado para prototipagem

– Fácil instalação e integração

– Construção confiável para uso contínuo

– Design compacto para aplicações eletrônicas

Pinagem (Principais Conexões):

– VCC — Alimentação positiva

– GND — Alimentação negativa

– SDA — Dados I2C

– SCL — Clock I2C

– CH1 — Canal de medição 1

– CH2 — Canal de medição 2

– CH3 — Canal de medição 3

*imagens para referência.
