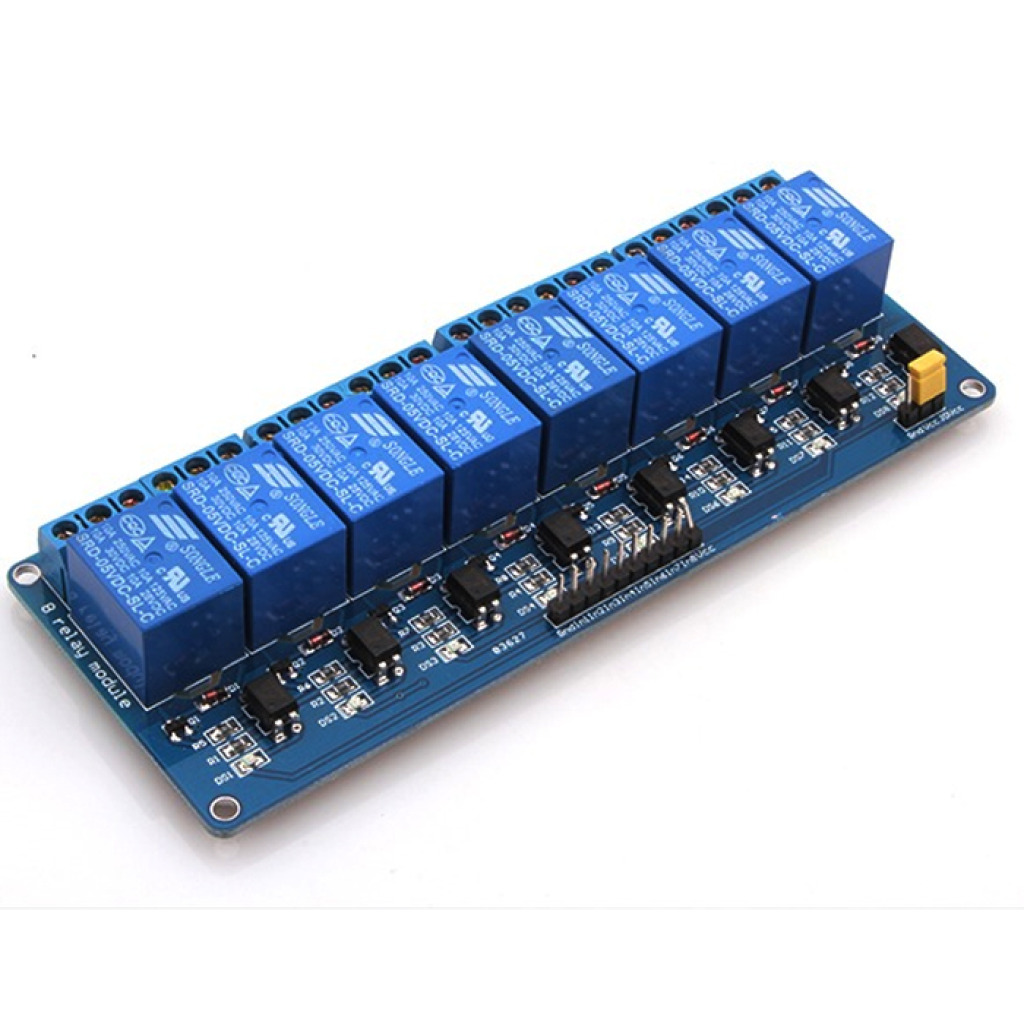

O Módulo Relé 5V com 8 Canais e Optoacopladores para Arduino é uma solução prática e eficiente para acionamento de múltiplas cargas elétricas em projetos eletrônicos, automação e sistemas embarcados. Desenvolvido com 8 canais independentes e isolamento elétrico por optoacopladores, o módulo oferece maior segurança, estabilidade operacional e proteção para os circuitos de controle.
Muito utilizado em projetos com Arduino, ESP32, ESP8266, automação residencial, automação industrial, sistemas IoT e robótica, o módulo permite controlar lâmpadas, motores, bombas, solenóides, fechaduras elétricas e diversos dispositivos AC e DC. Seu circuito conta com LEDs indicadores de funcionamento e acionamento independente para cada canal.
Compacto e de fácil instalação, o módulo proporciona excelente confiabilidade operacional e integração prática em aplicações eletrônicas diversas.
Aplicações e Uso:
– Projetos com Arduino
– Projetos com ESP32 e ESP8266
– Automação residencial
– Automação industrial
– Sistemas IoT
– Controle de lâmpadas
– Acionamento de motores DC
– Controle de bombas e solenóides
– Sistemas embarcados
– Robótica e prototipagem
– Projetos eletrônicos diversos
Características Técnicas:
– Tipo de módulo: Relé 8 canais
– Tensão de alimentação: 5V DC
– Quantidade de canais: 8
– Corrente máxima por canal: 10A
– Tensão máxima de comutação: 250V AC / 30V DC
– Tipo de contato: SPDT
– Optoacopladores integrados
– Acionamento por sinal digital
– LEDs indicadores de funcionamento
– Isolamento elétrico entre controle e carga
– Compatível com lógica TTL
Funções Adicionais:
– Acionamento independente de 8 cargas
– Controle de cargas AC e DC
– Proteção elétrica através de optoacopladores
– Fácil integração com microcontroladores
– Ideal para automação e robótica
– Alta confiabilidade operacional
– Excelente estabilidade de acionamento
– Fácil utilização em prototipagem
Características Físicas:
– PCB robusta e resistente
– Relés eletromecânicos integrados
– Optoacopladores integrados
– Componentes eletrônicos de alta qualidade
– LEDs indicadores de status
– Bornes de conexão reforçados
– Estrutura compacta e de fácil instalação
– Layout otimizado para aplicações eletrônicas
Pinagem (Principais Conexões):
– VCC — Alimentação positiva 5V
– GND — Alimentação negativa
– IN1 a IN8 — Entradas de acionamento dos canais
– NO — Contato normalmente aberto
– COM — Contato comum
– NC — Contato normalmente fechado
*imagens para referência.
