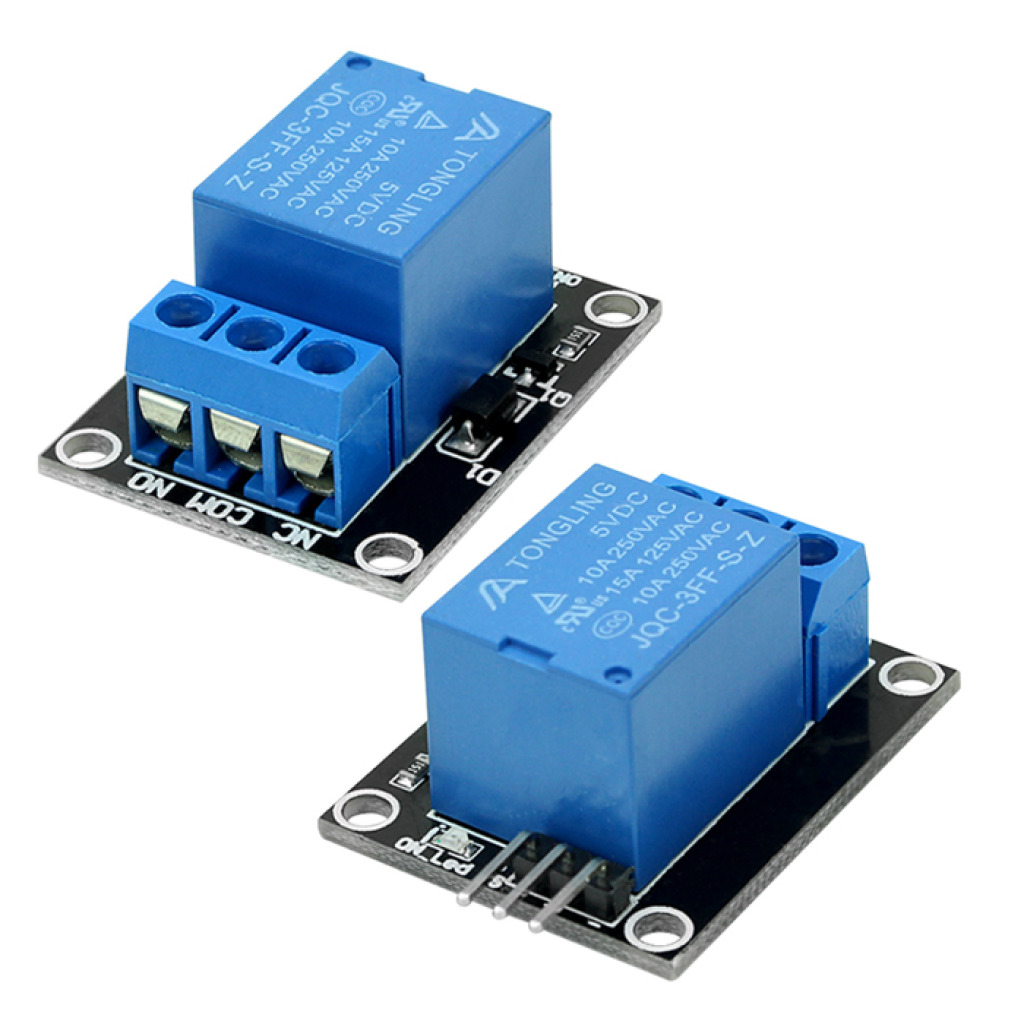

O Módulo Relé 5V com 1 Canal Compacto JQC3F é uma solução prática e eficiente para acionamento de cargas elétricas em projetos eletrônicos, automação e sistemas embarcados. Compacto e de fácil integração, o módulo utiliza relé modelo JQC3F, oferecendo excelente estabilidade operacional e acionamento seguro de dispositivos AC e DC.
Muito utilizado em projetos com Arduino, ESP32, ESP8266, automação residencial, robótica e sistemas IoT, o módulo possibilita controlar lâmpadas, motores, bombas, solenóides, fechaduras elétricas e diversos equipamentos eletrônicos. Seu tamanho reduzido facilita a instalação em espaços compactos e aplicações embarcadas.
O circuito conta com transistor de acionamento e LED indicador de funcionamento, proporcionando maior praticidade, confiabilidade e facilidade de uso em projetos eletrônicos diversos.
Aplicações e Uso:
– Projetos com Arduino e ESP32
– Automação residencial
– Sistemas IoT
– Controle de lâmpadas
– Acionamento de motores DC
– Controle de bombas e solenóides
– Sistemas embarcados
– Robótica e prototipagem
– Bancadas de testes eletrônicos
– Projetos compactos
– Projetos eletrônicos diversos
Características Técnicas:
– Tipo de módulo: Relé 1 canal compacto
– Modelo do relé: JQC3F
– Tensão de alimentação: 5V DC
– Quantidade de canais: 1
– Corrente máxima do relé: 10A
– Tensão máxima de comutação: 250V AC / 30V DC
– Tipo de contato: SPDT
– Acionamento por sinal digital
– LED indicador de funcionamento
– Alta estabilidade operacional
– Fácil integração com microcontroladores
Funções Adicionais:
– Acionamento de cargas AC e DC
– Controle remoto de dispositivos eletrônicos
– Fácil integração com sistemas embarcados
– Ideal para automação e robótica
– Alta confiabilidade operacional
– Excelente estabilidade de acionamento
– Fácil utilização em prototipagem
– Compatível com diversos sistemas eletrônicos
Características Físicas:
– PCB compacta e resistente
– Relé eletromecânico JQC3F integrado
– Componentes eletrônicos de alta qualidade
– LED indicador de status
– Bornes de conexão reforçados
– Estrutura compacta e leve
– Fácil instalação em espaços reduzidos
– Layout otimizado para aplicações eletrônicas
Pinagem (Principais Conexões):
– VCC — Alimentação positiva 5V
– GND — Alimentação negativa
– IN — Entrada de acionamento
– NO — Contato normalmente aberto
– COM — Contato comum
– NC — Contato normalmente fechado
*imagens para referência.
