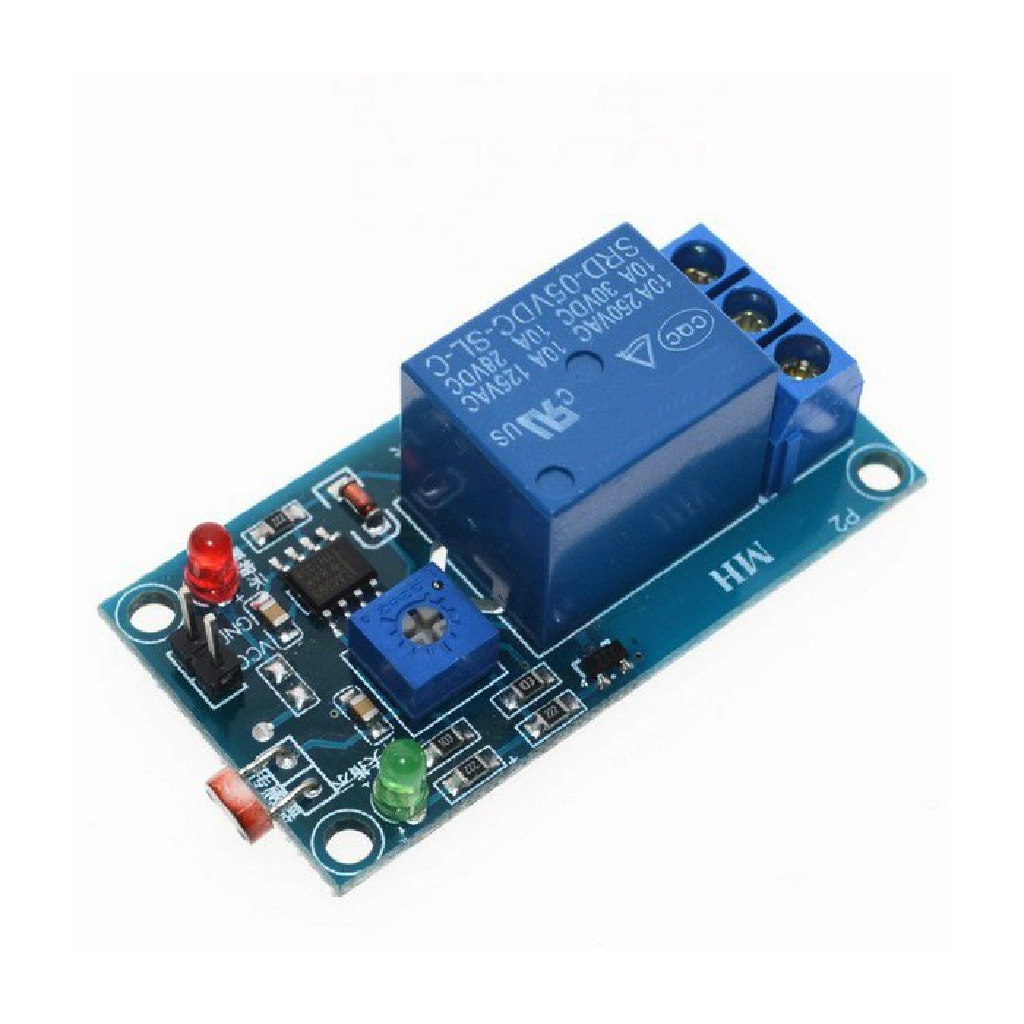

O Módulo Relé 5V / 1 Canal com Foto Transistor para Arduino é uma solução prática e eficiente para acionamento de cargas elétricas utilizando microcontroladores e sistemas embarcados. Desenvolvido com circuito de isolamento por foto transistor, o módulo oferece maior proteção elétrica e estabilidade no acionamento de dispositivos AC e DC em projetos eletrônicos e automação.
Muito utilizado em projetos com Arduino, ESP32, ESP8266, automação residencial, robótica e sistemas embarcados, o módulo permite controlar lâmpadas, motores, bombas, solenóides, fechaduras elétricas e diversos equipamentos eletrônicos. Seu circuito conta com relé de 1 canal, foto transistor para isolamento eletrônico e LED indicador de funcionamento.
Compacto e de fácil utilização, o módulo oferece excelente confiabilidade operacional e integração simples com aplicações eletrônicas diversas.
Aplicações e Uso:
– Projetos com Arduino
– Projetos com ESP32 e ESP8266
– Automação residencial
– Sistemas embarcados
– Controle de lâmpadas
– Acionamento de motores DC
– Controle de bombas e solenóides
– Robótica e prototipagem
– Sistemas IoT
– Bancadas de testes eletrônicos
– Projetos eletrônicos diversos
Características Técnicas:
– Tipo de módulo: Relé 1 canal
– Tensão de alimentação: 5V DC
– Quantidade de canais: 1
– Corrente máxima do relé: 10A
– Tensão máxima de comutação: 250V AC / 30V DC
– Tipo de contato: SPDT
– Foto transistor integrado para isolamento
– Acionamento por sinal digital
– LED indicador de funcionamento
– Alta estabilidade operacional
– Compatível com lógica TTL
Funções Adicionais:
– Acionamento de cargas AC e DC
– Isolamento eletrônico através de foto transistor
– Fácil integração com microcontroladores
– Ideal para automação e robótica
– Alta confiabilidade operacional
– Excelente estabilidade de acionamento
– Fácil utilização em prototipagem
– Compatível com diversos sistemas eletrônicos
Características Físicas:
– PCB compacta e resistente
– Relé eletromecânico integrado
– Foto transistor integrado
– Componentes eletrônicos de alta qualidade
– LED indicador de status
– Bornes de conexão reforçados
– Estrutura compacta e de fácil instalação
– Layout otimizado para aplicações eletrônicas
Pinagem (Principais Conexões):
– VCC — Alimentação positiva 5V
– GND — Alimentação negativa
– IN — Entrada de acionamento
– NO — Contato normalmente aberto
– COM — Contato comum
– NC — Contato normalmente fechado
*imagens para referência.
