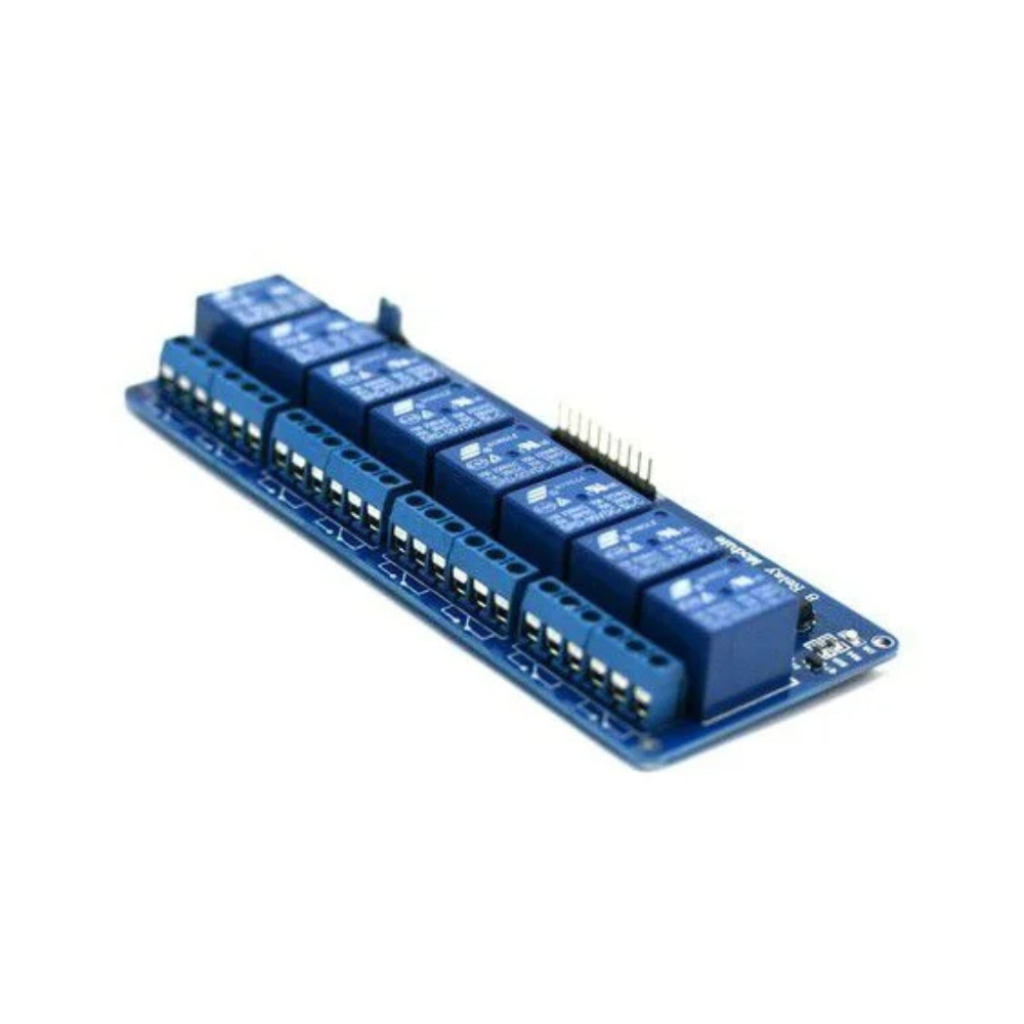

O Módulo Relé 24V com 8 Canais e Optoacopladores com Borne KRE é uma solução robusta e confiável para acionamento de cargas elétricas em sistemas de automação industrial, CLPs, microcontroladores e projetos eletrônicos. Desenvolvido com 8 canais independentes, o módulo permite controlar dispositivos AC e DC com segurança, estabilidade e isolamento elétrico através de optoacopladores integrados.
Muito utilizado em automação industrial, painéis elétricos, sistemas embarcados, Arduino, ESP32 e aplicações profissionais, o módulo possibilita o acionamento de motores, lâmpadas, solenóides, bombas e diversos equipamentos elétricos. Seu sistema de isolamento por optoacopladores reduz interferências elétricas e aumenta a proteção dos circuitos de controle.
Os bornes KRE reforçados garantem conexões seguras e facilitam a instalação em aplicações industriais e profissionais, proporcionando excelente confiabilidade operacional.
Aplicações e Uso:
– Automação industrial
– Integração com CLP
– Projetos com Arduino e ESP32
– Acionamento de motores elétricos
– Controle de lâmpadas e refletores
– Controle de bombas e solenóides
– Sistemas embarcados
– Painéis elétricos industriais
– Automação residencial
– Bancadas de testes eletrônicos
– Projetos eletrônicos diversos
Características Técnicas:
– Tipo de módulo: Relé 8 canais
– Tensão de alimentação: 24V DC
– Quantidade de canais: 8
– Corrente máxima por canal: 10A
– Tensão máxima de comutação: 250V AC / 30V DC
– Tipo de contato: SPDT
– Optoacopladores integrados
– Acionamento por sinal digital
– LEDs indicadores de funcionamento
– Isolamento elétrico entre controle e carga
– Bornes KRE reforçados
Funções Adicionais:
– Acionamento independente de 8 cargas
– Controle de cargas AC e DC
– Proteção elétrica através de optoacopladores
– Fácil integração com microcontroladores
– Ideal para automação industrial
– Alta confiabilidade operacional
– Excelente estabilidade de acionamento
– Instalação prática e segura
Características Físicas:
– PCB robusta e resistente
– Relés eletromecânicos integrados
– Bornes KRE reforçados
– LEDs indicadores de status
– Componentes eletrônicos de alta qualidade
– Estrutura compacta e de fácil instalação
– Furos para fixação na placa
– Layout otimizado para aplicações industriais
Pinagem (Principais Conexões):
– VCC — Alimentação positiva 24V
– GND — Alimentação negativa
– IN1 a IN8 — Entradas de acionamento dos canais
– NO — Contato normalmente aberto
– COM — Contato comum
– NC — Contato normalmente fechado
*imagens para referência.
