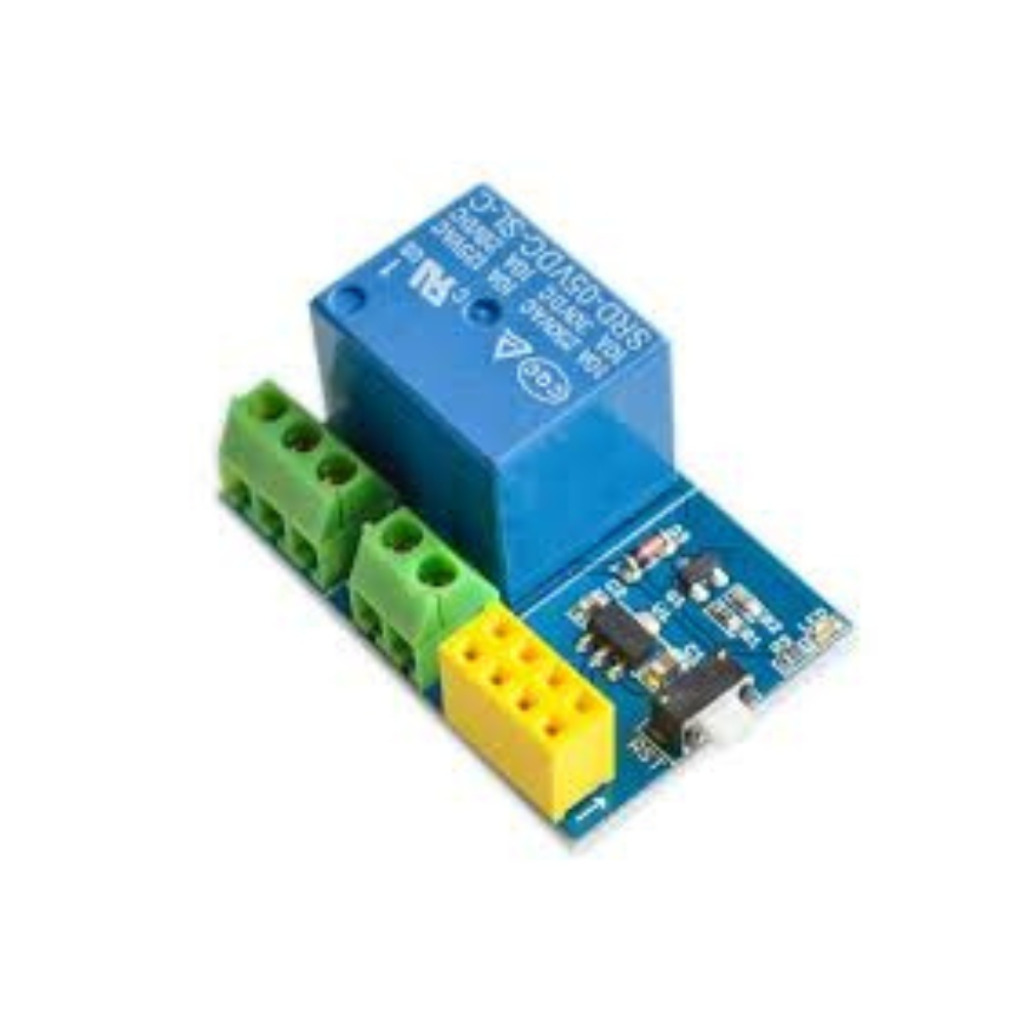

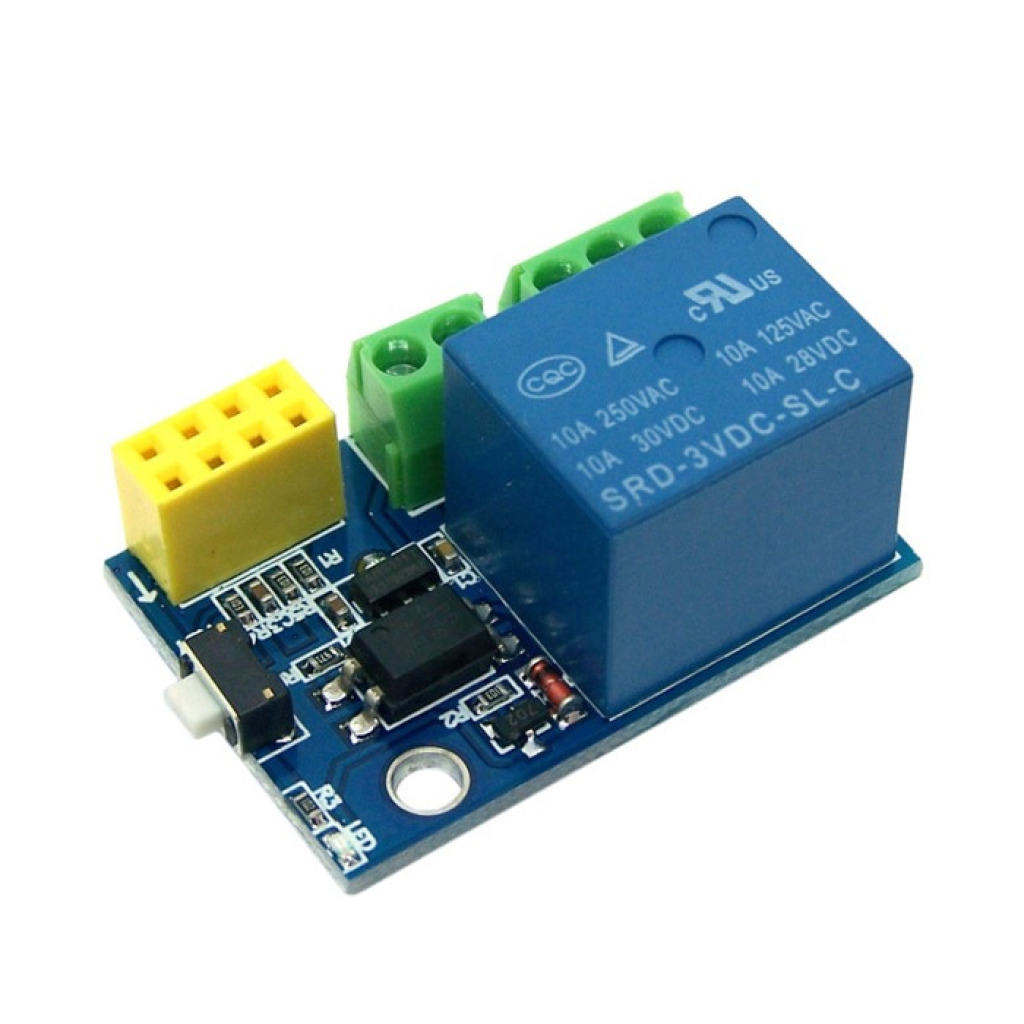

MODULO RELE 1 CANAL COM CONEXÃO PARA ESP-01

O Módulo Relé 1 Canal com Conexão para ESP-01 é uma solução prática e compacta desenvolvida para automação e acionamento de cargas elétricas utilizando o módulo WiFi ESP8266 ESP-01. O módulo integra um relé de 1 canal com circuito de acionamento dedicado, permitindo controlar equipamentos elétricos de forma remota através de redes WiFi.

Muito utilizado em projetos de automação residencial, IoT, sistemas embarcados e controle remoto de dispositivos, o módulo possibilita o acionamento de lâmpadas, motores, tomadas, fechaduras elétricas e diversos equipamentos eletrônicos. Seu encaixe dedicado para ESP-01 facilita a instalação e integração em projetos com ESP8266.

Compacto e eficiente, o módulo oferece isolamento elétrico, acionamento estável e fácil utilização em aplicações de automação inteligente e controle remoto.

Aplicações e Uso:

– Automação residencial

– Projetos com ESP8266 ESP-01

– Sistemas IoT

– Controle remoto via WiFi

–  Acionamento de lâmpadas

-Controle de motores elétricos

– Automação industrial

– Controle de tomadas inteligentes

– Sistemas embarcados

– Projetos eletrônicos diversos

– Protótipos de automação

Características Técnicas:

– Tipo de módulo: Relé 1 canal para ESP-01

– Compatível com: ESP8266 ESP-01

– Tensão de alimentação: 5V DC

– Quantidade de canais: 1

– Tipo de relé: SPDT

– Corrente máxima do relé: 10A

– Tensão máxima de comutação: 250V AC / 30V DC

– Interface dedicada para ESP-01

– Acionamento por sinal digital

– LED indicador de funcionamento

– Isolamento elétrico no acionamento

Funções Adicionais:

– Controle remoto via rede WiFi

– Acionamento de cargas AC e DC

– Fácil integração com ESP8266

– Ideal para automação IoT

– Compatível com plataformas de automação

– Instalação rápida e prática

– Alta confiabilidade operacional

– Excelente estabilidade de acionamento

Características Físicas:

– PCB compacta e resistente

– Soquete integrado para ESP-01

– Relé eletromecânico integrado

– Bornes de conexão reforçados

– LED indicador de status

– Componentes eletrônicos de alta qualidade

– Estrutura compacta e de fácil instalação

– Layout otimizado para aplicações IoT

Pinagem (Principais Conexões):

– VCC — Alimentação positiva 5V

– GND — Alimentação negativa

– IN — Sinal de acionamento

– NO — Contato normalmente aberto

– COM — Contato comum

– NC — Contato normalmente fechado

*imagens para referência.
