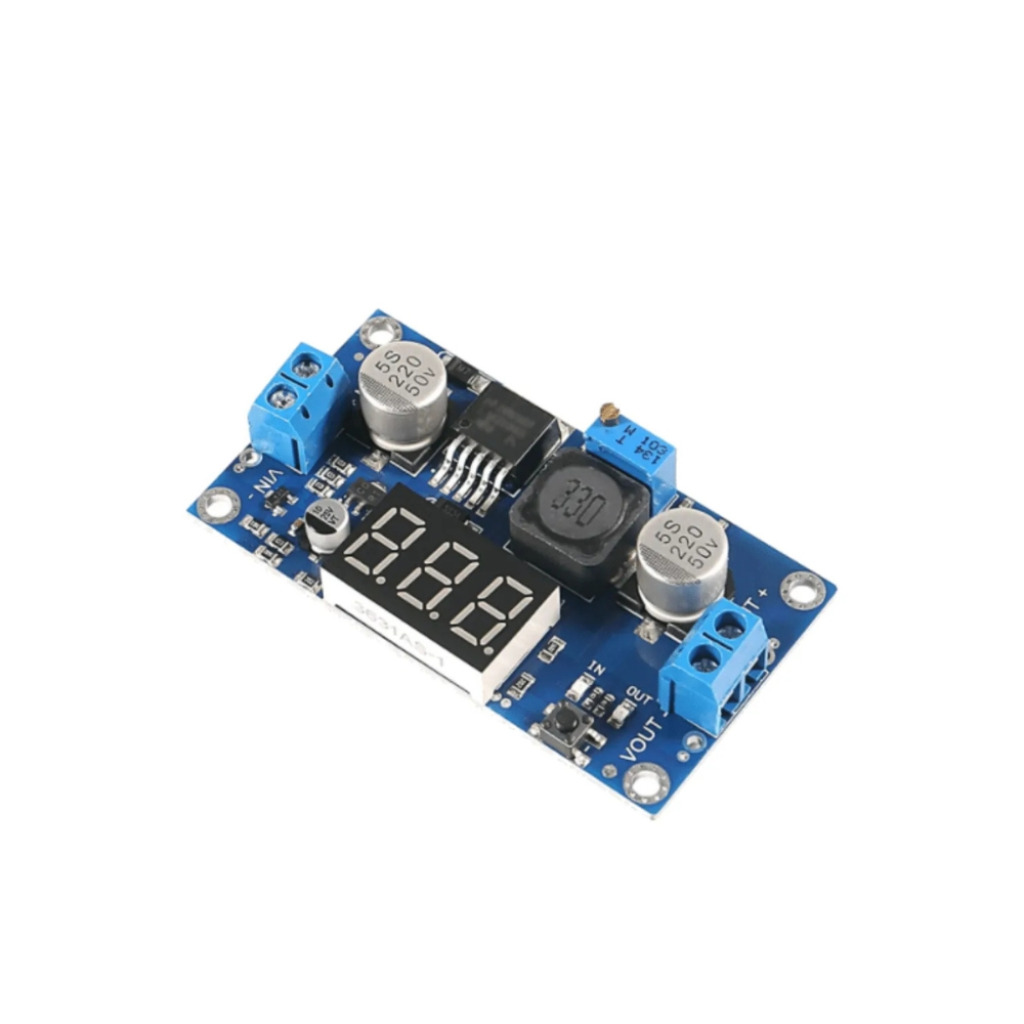

O Módulo Regulador de Tensão Step-Up XL6009 com Voltímetro é um conversor DC/DC desenvolvido para elevação eficiente de tensão contínua com monitoramento integrado através de display digital. Compacto, eficiente e de fácil utilização, o módulo permite ajustar a tensão de saída de forma precisa enquanto exibe os valores em tempo real, proporcionando maior praticidade e controle em aplicações eletrônicas.
Baseado no CI XL6009, o módulo oferece alta eficiência energética, excelente estabilidade operacional e baixo aquecimento, sendo ideal para aplicações que necessitam elevar tensões de baterias, fontes DC e sistemas alimentados por baixa tensão. É amplamente utilizado em projetos com Arduino, ESP32, Raspberry Pi, LEDs, motores DC, power banks e sistemas embarcados.
Seu display voltímetro integrado facilita o monitoramento da tensão de saída durante o uso, tornando o módulo ideal para prototipagem, bancadas de testes eletrônicos e aplicações portáteis.
Aplicações e Uso:
– Projetos com Arduino e ESP32
– Conversão DC/DC Step-Up
– Sistemas alimentados por baterias
– Power banks e carregadores
– Alimentação de LEDs
– Alimentação de motores DC
– Sistemas embarcados
– Automação e robótica
– Projetos portáteis
– Bancadas de testes eletrônicos
– Projetos eletrônicos em geral
Características Técnicas:
– Tipo de módulo: Conversor Step-Up DC/DC
– Chip controlador: XL6009
– Corrente máxima: 4A
– Tensão de entrada: 3V a 32V DC
– Tensão de saída ajustável: 5V a 35V DC
– Display voltímetro digital integrado
– Frequência de operação: 400KHz
– Alta eficiência energética
– Baixo aquecimento operacional
– Saída regulada e estável
– Ajuste preciso de tensão
Funções Adicionais:
– Elevação eficiente de tensão DC
– Monitoramento da tensão em tempo real
– Ajuste preciso da tensão de saída
– Alimentação estável para circuitos eletrônicos
– Excelente desempenho térmico
– Ideal para aplicações portáteis
– Fácil utilização em prototipagem
– Alta confiabilidade operacional
Características Físicas:
– PCB compacta e resistente
– Display digital integrado
– Componentes eletrônicos de alta eficiência
– Indutor de alta corrente
– Potenciômetro de ajuste de tensão
– Estrutura compacta e de fácil instalação
– Terminais de conexão soldados na placa
– Layout otimizado para dissipação térmica
Pinagem (Principais Conexões):
– IN+ — Entrada positiva de alimentação
– IN- — Entrada negativa (GND)
– OUT+ — Saída positiva elevada
– OUT- — Saída negativa (GND)
*imagens para referência.
