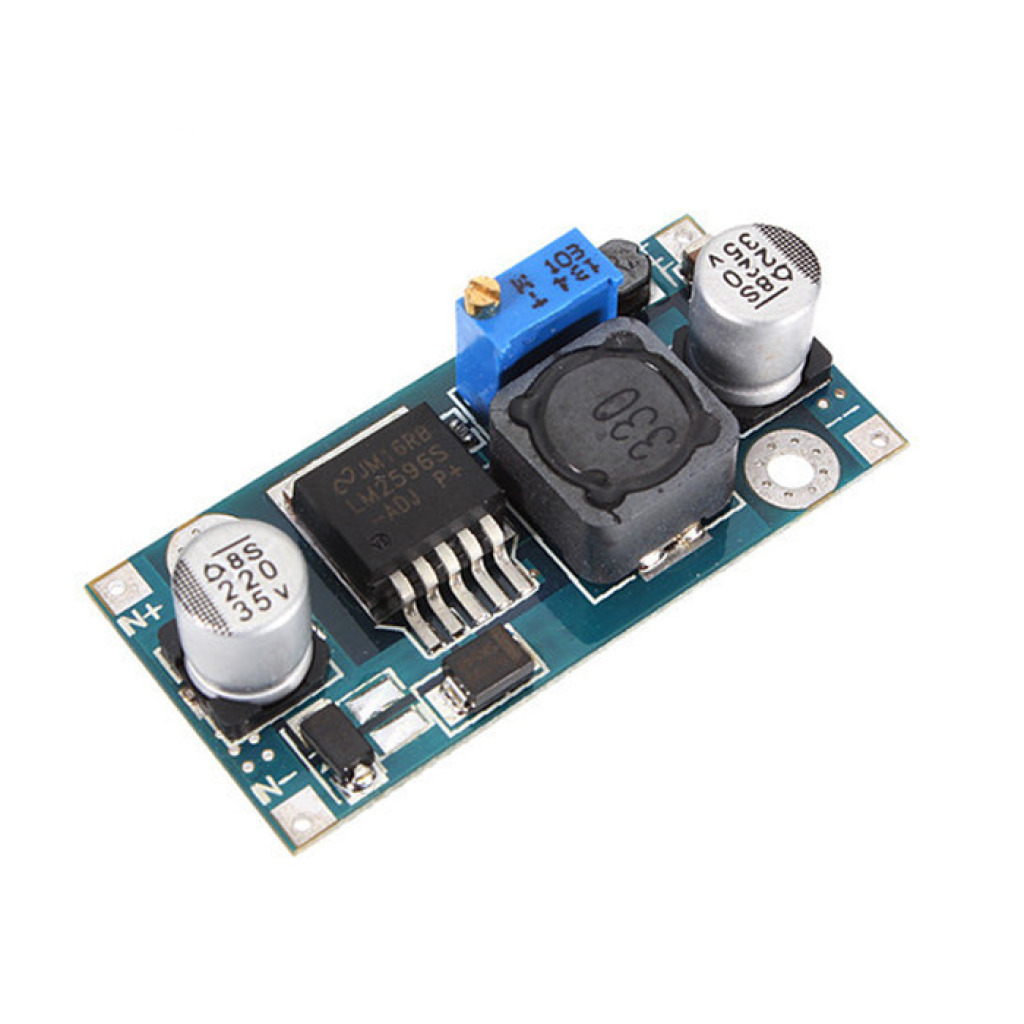

O Módulo Regulador de Tensão Step Down LM2596 é um conversor DC/DC desenvolvido para redução eficiente de tensão contínua em projetos eletrônicos, automação, sistemas embarcados e aplicações de alimentação regulada. Compacto, eficiente e de fácil utilização, o módulo permite ajuste preciso da tensão de saída através de potenciômetro integrado, oferecendo alimentação estável e baixo aquecimento operacional.
Baseado no CI LM2596, o módulo suporta corrente de até 3A e apresenta alta eficiência energética, sendo ideal para alimentação de Arduino, ESP32, Raspberry Pi, LEDs, motores DC, carregadores de bateria e diversos dispositivos eletrônicos. Seu circuito Step Down proporciona conversão DC/DC eficiente com excelente estabilidade operacional.
Muito utilizado em projetos de automação, robótica, prototipagem e fontes ajustáveis, o módulo oferece uma solução prática e confiável para alimentação regulada de circuitos eletrônicos.
Aplicações e Uso:
– Projetos com Arduino e ESP32
– Fontes de alimentação ajustáveis
– Conversão DC/DC Step Down
– Alimentação de módulos eletrônicos
– Sistemas embarcados
– Automação e robótica
– Alimentação de LEDs
– Carregadores de bateria
– Alimentação de motores DC
– Bancadas de testes eletrônicos
– Projetos eletrônicos em geral
Características Técnicas:
– Tipo de módulo: Conversor Step Down DC/DC
– Chip controlador: LM2596
– Corrente máxima: 3A
– Tensão de entrada: 4V a 35V DC
– Tensão de saída ajustável: 1,25V a 30V DC
– Frequência de operação: 150KHz
– Alta eficiência energética
– Baixo aquecimento operacional
– Saída regulada e estável
– Ajuste preciso de tensão
– Conversão DC/DC de alta eficiência
Funções Adicionais:
– Redução eficiente de tensão DC
– Ajuste preciso da tensão de saída
– Alimentação estável para circuitos eletrônicos
– Excelente desempenho térmico
– Ideal para automação e prototipagem
– Fácil utilização em projetos eletrônicos
– Compatível com diversas aplicações DC
– Alta confiabilidade operacional
Características Físicas:
– PCB compacta e resistente
– Componentes eletrônicos de alta eficiência
– Indutor de alta corrente
– Potenciômetro de ajuste de tensão
– Terminais de conexão soldados na placa
– Estrutura compacta e de fácil instalação
– Layout otimizado para dissipação térmica
Pinagem (Principais Conexões):
– IN+ — Entrada positiva de alimentação
– IN- — Entrada negativa (GND)
– OUT+ — Saída positiva regulada
– OUT- — Saída negativa (GND)
*imagens para referência.
