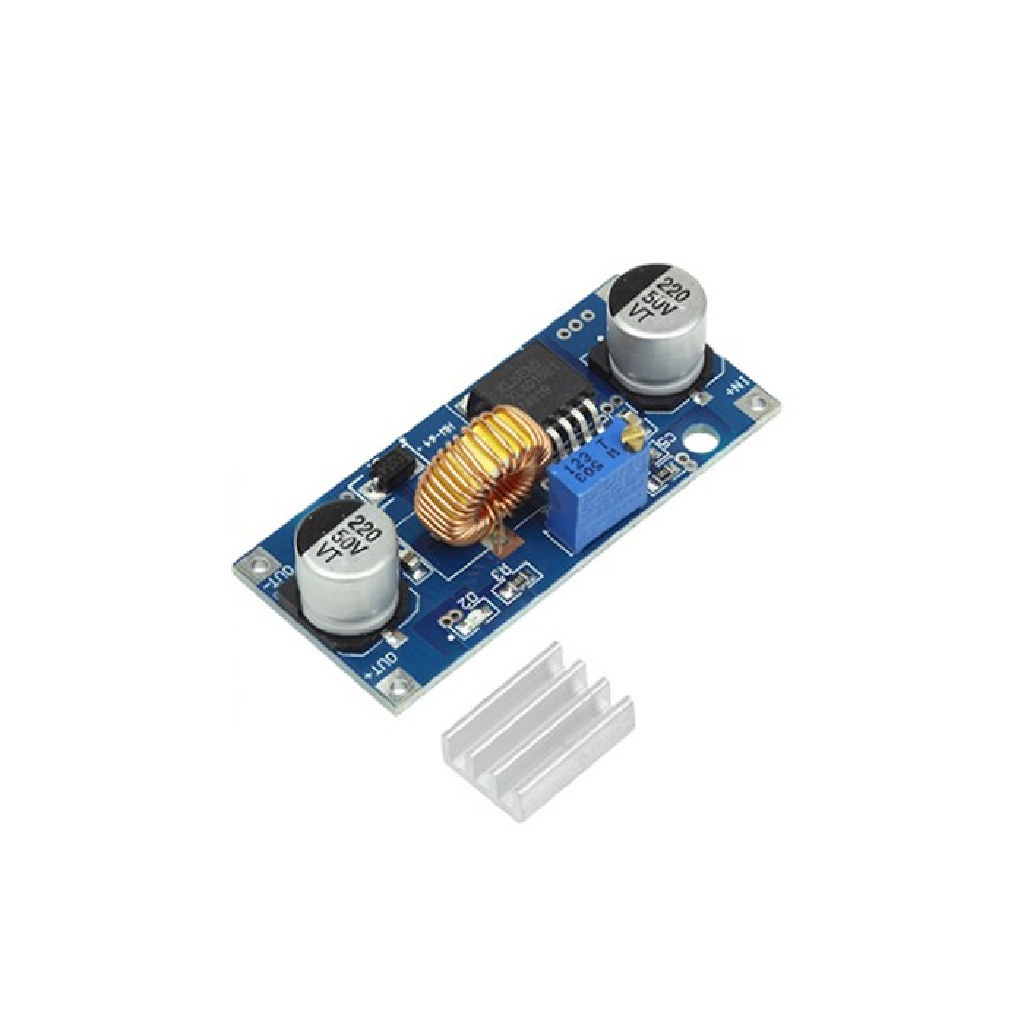

MODULO REGULADOR DE TENSAO STEP DOWN 5A XL4015

O Módulo Regulador de Tensão Step Down 5A XL4015 é um conversor DC/DC desenvolvido para redução eficiente de tensão contínua em aplicações eletrônicas, automação, robótica e sistemas embarcados. Compacto e de alta eficiência, o módulo permite ajustar a tensão de saída de forma precisa através de potenciômetro integrado, proporcionando alimentação estável para diversos dispositivos eletrônicos.

Baseado no CI XL4015, o módulo suporta corrente de até 5A e oferece excelente desempenho térmico, alta estabilidade operacional e baixo aquecimento. É amplamente utilizado em projetos com Arduino, ESP32, Raspberry Pi, carregadores de bateria, fontes ajustáveis, LEDs, motores DC e aplicações de média potência.

Seu circuito Step Down proporciona conversão DC/DC eficiente, garantindo maior economia de energia e melhor desempenho em comparação com reguladores lineares convencionais.

Aplicações e Uso:

– Projetos com Arduino e ESP32

– Fontes de alimentação ajustáveis

– Conversão DC/DC Step Down

– Alimentação de módulos eletrônicos

– Sistemas embarcados

– Projetos de automação

– Robótica e prototipagem

– Alimentação de LEDs

– Carregadores de bateria

– Alimentação de motores DC

– Bancadas de testes eletrônicos

Características Técnicas:

– Tipo de módulo: Conversor Step Down DC/DC

– Chip controlador: XL4015

– Corrente máxima: 5A

– Potência máxima aproximada: 75W

– Tensão de entrada: 4V a 38V DC

– Tensão de saída ajustável: 1,25V a 36V DC

– Frequência de operação: 180KHz

– Alta eficiência energética

– Baixo aquecimento operacional

– Saída regulada e estável

– Ajuste preciso de tensão

– Conversão DC/DC de alta eficiência

Funções Adicionais:

– Redução eficiente de tensão DC

– Ajuste preciso da tensão de saída

– Alimentação estável para circuitos eletrônicos

– Excelente desempenho térmico

– Ideal para automação e robótica

– Fácil utilização em prototipagem

– Compatível com aplicações eletrônicas diversas

– Alta confiabilidade operacional

Características Físicas:

– PCB compacta e resistente

– Componentes eletrônicos de alta eficiência

– Indutor de alta corrente

– Dissipador térmico integrado

– Potenciômetro de ajuste de tensão

– Terminais de conexão reforçados

– Estrutura compacta e de fácil instalação

– Layout otimizado para dissipação térmica

Pinagem (Principais Conexões):

– IN+ — Entrada positiva de alimentação

– IN- — Entrada negativa (GND)

– OUT+ — Saída positiva regulada

– OUT- — Saída negativa (GND)

*imagens para referência.
