O Módulo Regulador de Tensão Step Down 5A XL4015 com Voltímetro é um conversor DC/DC desenvolvido para redução eficiente de tensão contínua com monitoramento integrado da tensão através de display digital. Compacto, eficiente e de fácil utilização, o módulo permite ajustar a tensão de saída de forma precisa, oferecendo excelente estabilidade e praticidade em projetos eletrônicos, automação e sistemas embarcados.
Baseado no CI XL4015, o módulo suporta corrente de até 5A e conta com display voltímetro integrado para visualização em tempo real da tensão de saída, facilitando ajustes e testes durante o uso. É amplamente utilizado em projetos com Arduino, ESP32, Raspberry Pi, fontes ajustáveis, carregadores de bateria, alimentação de LEDs e motores DC.
Seu circuito de alta eficiência proporciona baixo aquecimento operacional e excelente estabilidade, tornando o módulo ideal para aplicações de média potência que exigem controle e monitoramento da tensão.
Aplicações e Uso:
– Projetos com Arduino e ESP32
– Fontes de alimentação ajustáveis
– Conversão DC/DC Step Down
– Bancadas de testes eletrônicos
– Alimentação de módulos eletrônicos
– Sistemas embarcados
– Automação e robótica
– Alimentação de LEDs
– Carregadores de bateria
– Alimentação de motores DC
– Projetos eletrônicos em geral
Características Técnicas:
– Tipo de módulo: Conversor Step Down DC/DC
– Chip controlador: XL4015
– Corrente máxima: 5A
– Potência máxima aproximada: 75W
– Tensão de entrada: 4V a 38V DC
– Tensão de saída ajustável: 1,25V a 36V DC
– Display voltímetro digital integrado
– Frequência de operação: 180KHz
– Alta eficiência energética
– Baixo aquecimento operacional
– Saída regulada e estável
– Ajuste preciso de tensão
Funções Adicionais:
– Redução eficiente de tensão DC
– Monitoramento da tensão em tempo real
– Ajuste preciso da tensão de saída
– Alimentação estável para circuitos eletrônicos
– Excelente desempenho térmico
– Ideal para automação e prototipagem
– Fácil utilização em testes eletrônicos
– Alta confiabilidade operacional
Características Físicas:
– PCB compacta e resistente
– Display digital integrado
– Componentes eletrônicos de alta eficiência
– Dissipador térmico integrado
– Potenciômetro de ajuste de tensão
– Botão de seleção do display em alguns modelos
– Terminais de conexão reforçados
– Estrutura compacta e de fácil instalação
Pinagem (Principais Conexões):
– IN+ — Entrada positiva de alimentação
– IN- — Entrada negativa (GND)
– OUT+ — Saída positiva regulada
– OUT- — Saída negativa (GND)

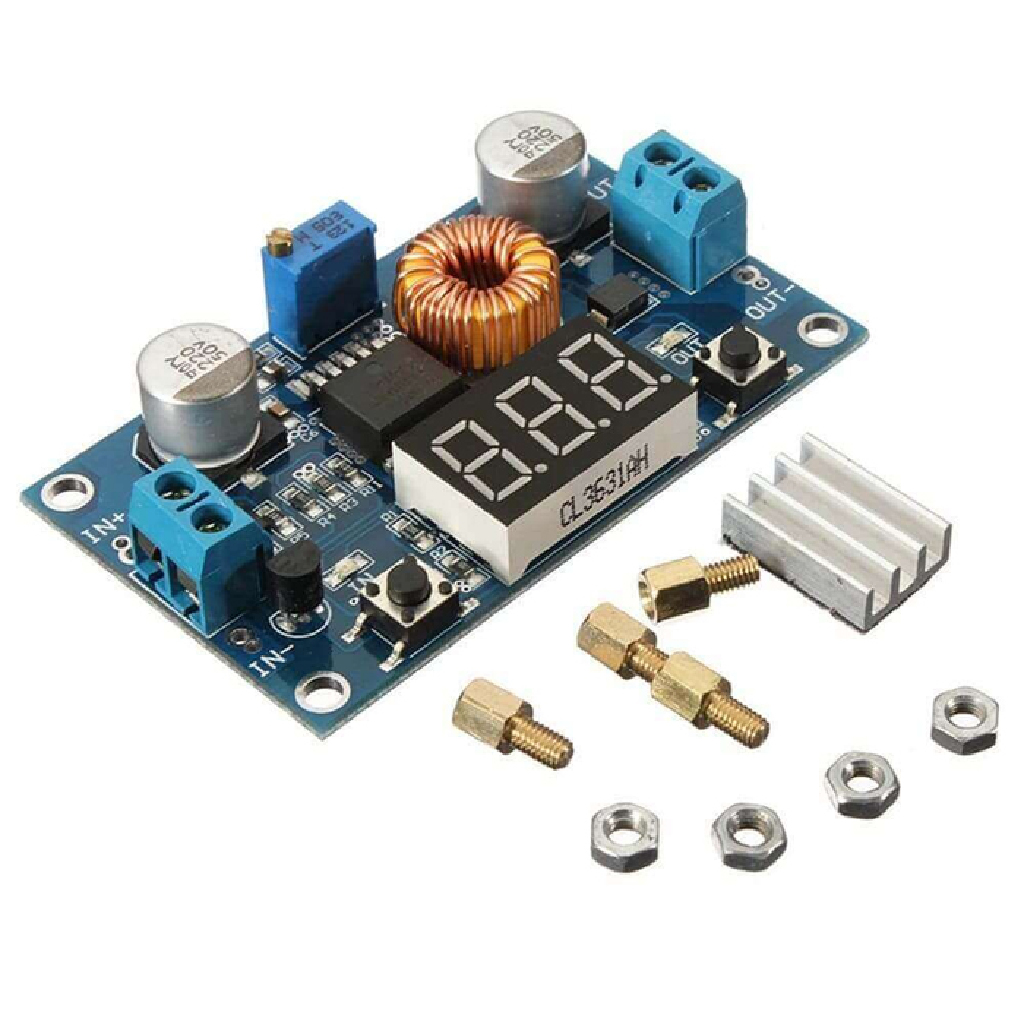

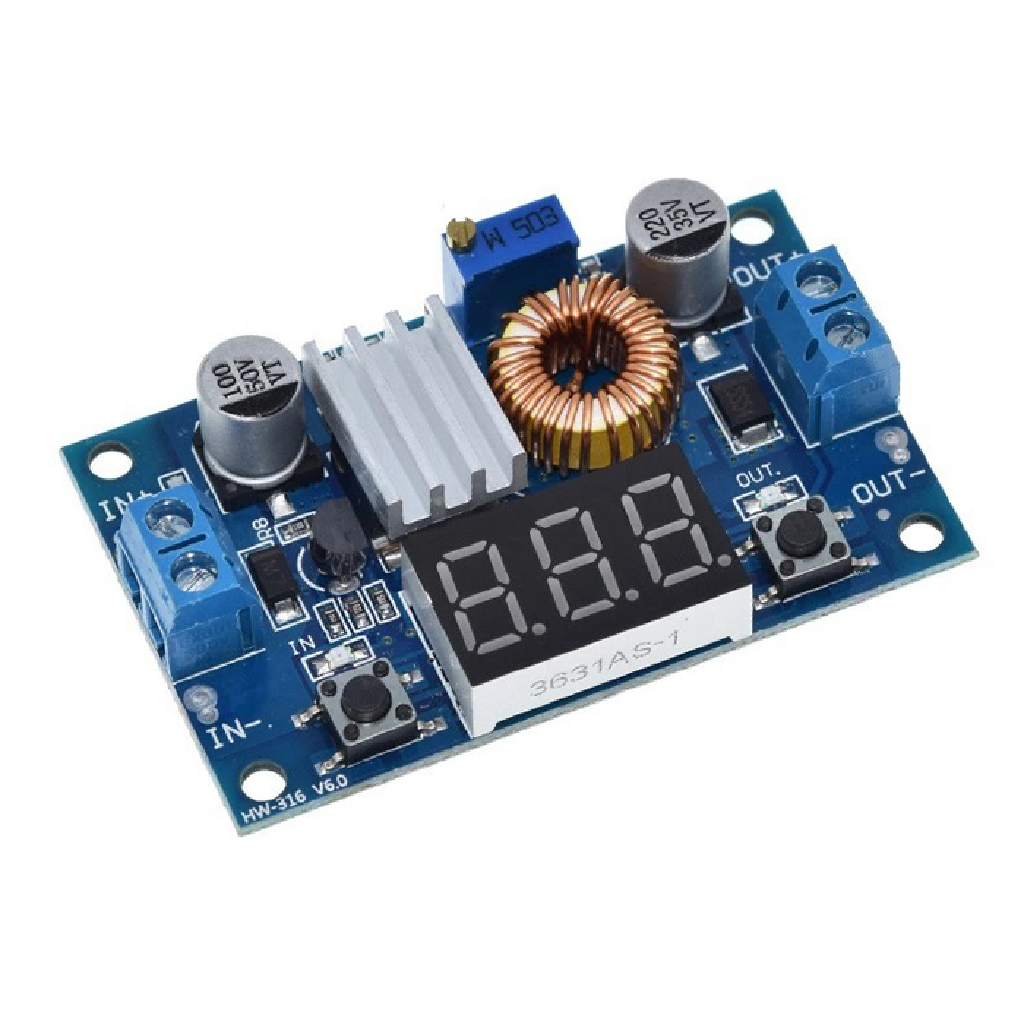

*imagens para referência.
