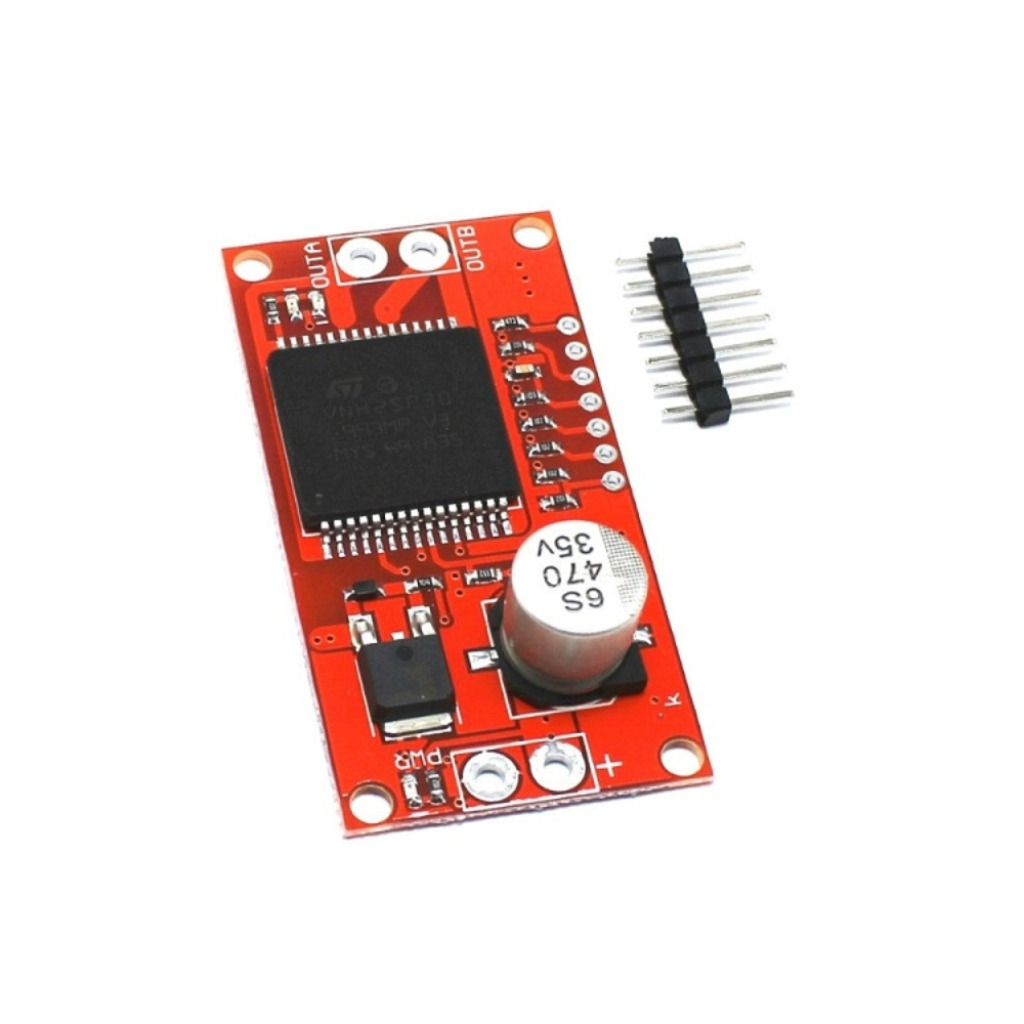

O Módulo Ponte H VNH2SP30 Monster 30A para Arduino é um driver de alta potência desenvolvido para controle de motores DC em aplicações que exigem elevada corrente e desempenho robusto. Utilizando o circuito integrado VNH2SP30, o módulo permite controle bidirecional de motores com suporte a controle PWM, oferecendo excelente eficiência e proteção integrada contra sobrecorrente e superaquecimento.
Muito utilizado em projetos com Arduino, ESP32, Raspberry Pi e sistemas embarcados, o módulo é ideal para robótica pesada, veículos elétricos, automação industrial, plataformas móveis e sistemas de movimentação de alta potência.
Seu design robusto e eficiente proporciona excelente dissipação térmica e estabilidade operacional, tornando o módulo uma excelente escolha para aplicações que exigem controle confiável de motores de alta corrente.
Aplicações e Uso:
– Projetos com Arduino, ESP32 e Raspberry Pi
– Controle de motores DC de alta potência
– Robótica pesada e automação
– Carrinhos robóticos e plataformas móveis
– Veículos elétricos e mini veículos
– Sistemas de movimentação automatizada
– Controle PWM de velocidade
– Projetos industriais e prototipagem
– Máquinas automatizadas
– Sistemas embarcados de potência
Características Técnicas:
– Tipo de módulo: Driver ponte H de alta potência
– Circuito integrado: VNH2SP30
– Corrente máxima: 30A
– Controle bidirecional de motores
– Compatível com PWM
– Proteção contra sobrecorrente
– Proteção contra superaquecimento
– Proteção contra subtensão
– Alta eficiência de acionamento
– Compatível com Arduino e microcontroladores similares
Funções Adicionais:
– Controle de direção do motor
– Controle PWM de velocidade
– Acionamento de motores de alta corrente
– Monitoramento e proteção integrada
– Alta estabilidade operacional
– Excelente desempenho em cargas pesadas
– Fácil integração com sistemas embarcados
– Ideal para automação e robótica avançada
Características Físicas:
– PCB robusta e resistente
– Circuito integrado VNH2SP30
– Componentes eletrônicos de alta potência
– Bornes de conexão reforçados
– Layout otimizado para dissipação térmica
– Estrutura compacta para alta corrente
– Fácil instalação em projetos eletrônicos
Pinagem (Principais Conexões):
– VIN — Alimentação dos motores
– GND — Terra (negativo)
– VCC — Alimentação lógica
– INA — Controle de direção canal A
– INB — Controle de direção canal B
– PWM — Entrada PWM de velocidade
– OUTA — Saída motor terminal A
– OUTB — Saída motor terminal B
– EN/DIAG — Habilitação e diagnóstico
*imagens para referência.
