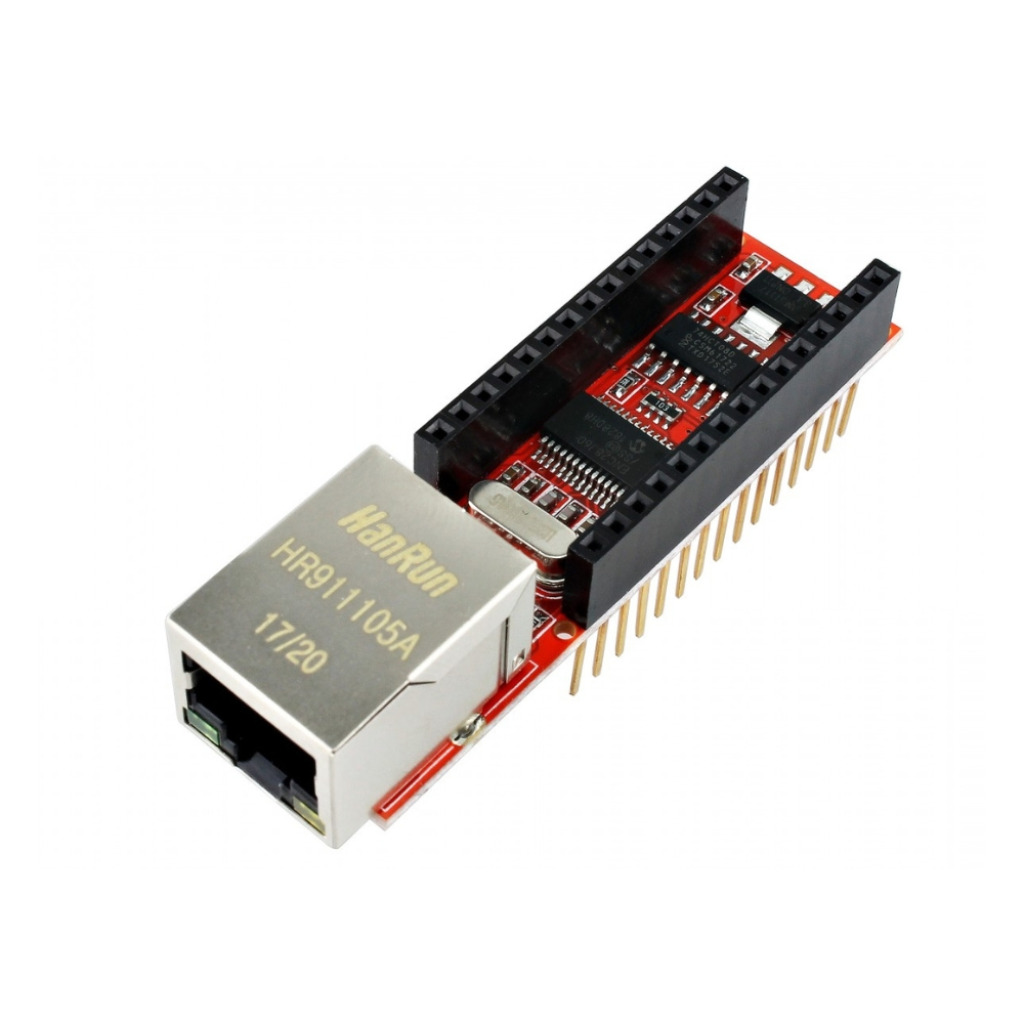

MODULO ETHERNET ENC28J60 PARA ARDUINO NANO

O Módulo Ethernet ENC28J60 para Arduino Nano é uma solução compacta e eficiente para adicionar conectividade de rede Ethernet em projetos eletrônicos utilizando o Arduino Nano e outros microcontroladores compatíveis. Baseado no controlador ENC28J60 da Microchip, o módulo permite comunicação via interface SPI, possibilitando envio e recebimento de dados através de rede cabeada com estabilidade e baixo custo.

Desenvolvido especialmente para aplicações embarcadas, automação residencial, monitoramento remoto e projetos IoT, o módulo oferece integração simples com Arduino Nano, ESP32, PIC, AVR e diversas plataformas eletrônicas.

Seu tamanho compacto facilita a utilização em protoboards e sistemas de prototipagem, sendo amplamente utilizado em projetos didáticos, servidores embarcados, automação e controle remoto de dispositivos via rede local ou internet.

Aplicações e Uso:

– Projetos com Arduino Nano

– Comunicação Ethernet cabeada

– Projetos IoT

– Automação residencial

– Sistemas de monitoramento remoto

– Controle de dispositivos via rede

– Servidores embarcados

– Projetos didáticos e educacionais

– Desenvolvimento de protótipos eletrônicos

– Comunicação de dados em rede local

Características Técnicas:

– Tipo de componente: Módulo Ethernet SPI

– Chip principal: ENC28J60

– Interface de comunicação: SPI

– Compatível com Arduino Nano, ESP32, PIC e AVR

– Conector de rede RJ45 integrado

– Suporte para comunicação Ethernet

– Comunicação estável e confiável

– Baixo consumo de energia

– Fácil integração com bibliotecas Arduino

– Estrutura compacta para prototipagem

Funções Adicionais:

– Comunicação de dados via Ethernet

– Controle remoto de dispositivos

– Envio e recebimento de dados em rede

– Fácil integração em projetos IoT

– Compatível com diversos microcontroladores

– Ideal para automação e monitoramento

– Fácil instalação e configuração

– Excelente custo-benefício

Características Físicas:

– Material: PCB e componentes eletrônicos de alta qualidade

– Conector RJ45 integrado

– Estrutura compacta e resistente

– Layout otimizado para Arduino Nano

– Baixo peso e fácil instalação

– Pinos organizados para prototipagem

Pinagem (Principais Conexões):

– VCC — Alimentação positiva

– GND — Terra

– SCK — Clock SPI

– SO — Saída SPI (MISO)

– SI — Entrada SPI (MOSI)

– CS — Seleção do dispositivo SPI

– INT — Interrupção

– RESET — Reinicialização do módulo

– CLKOUT — Saída de clock

*imagens para referência
