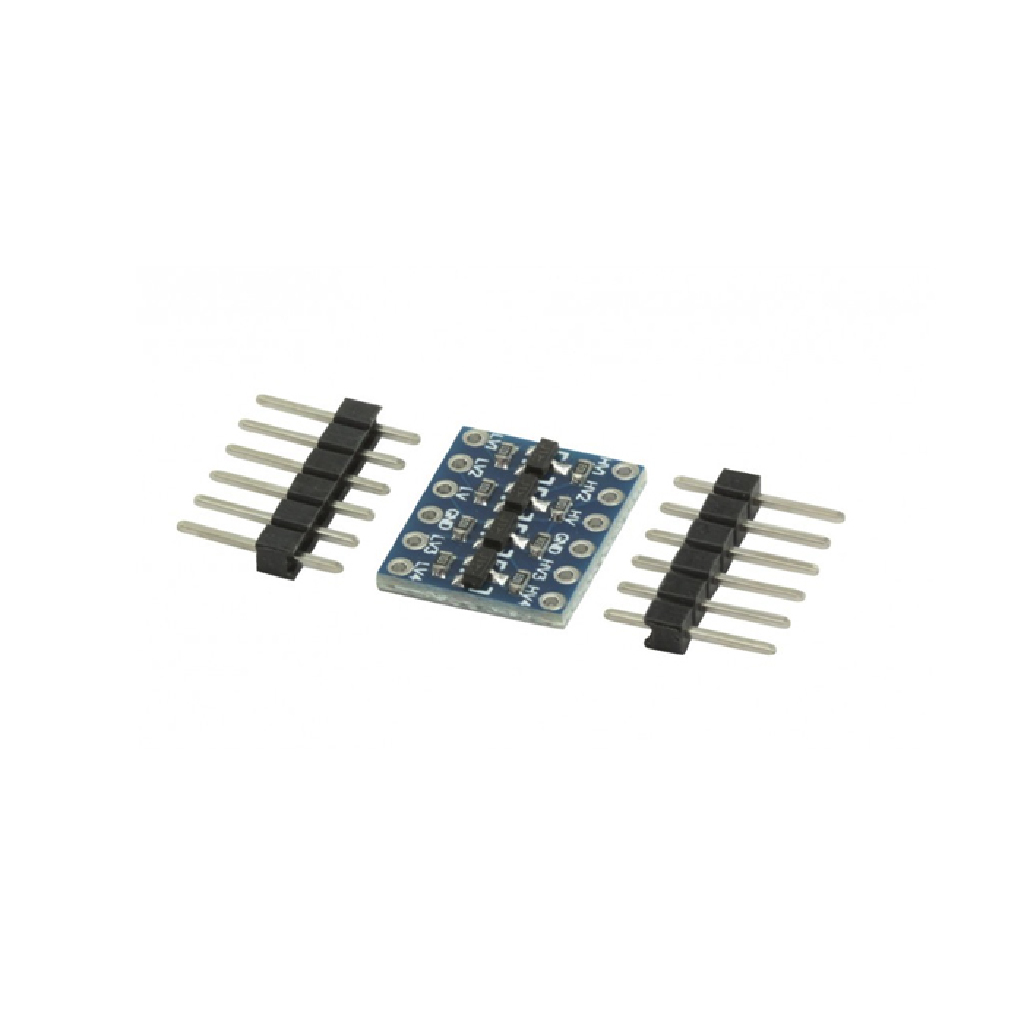

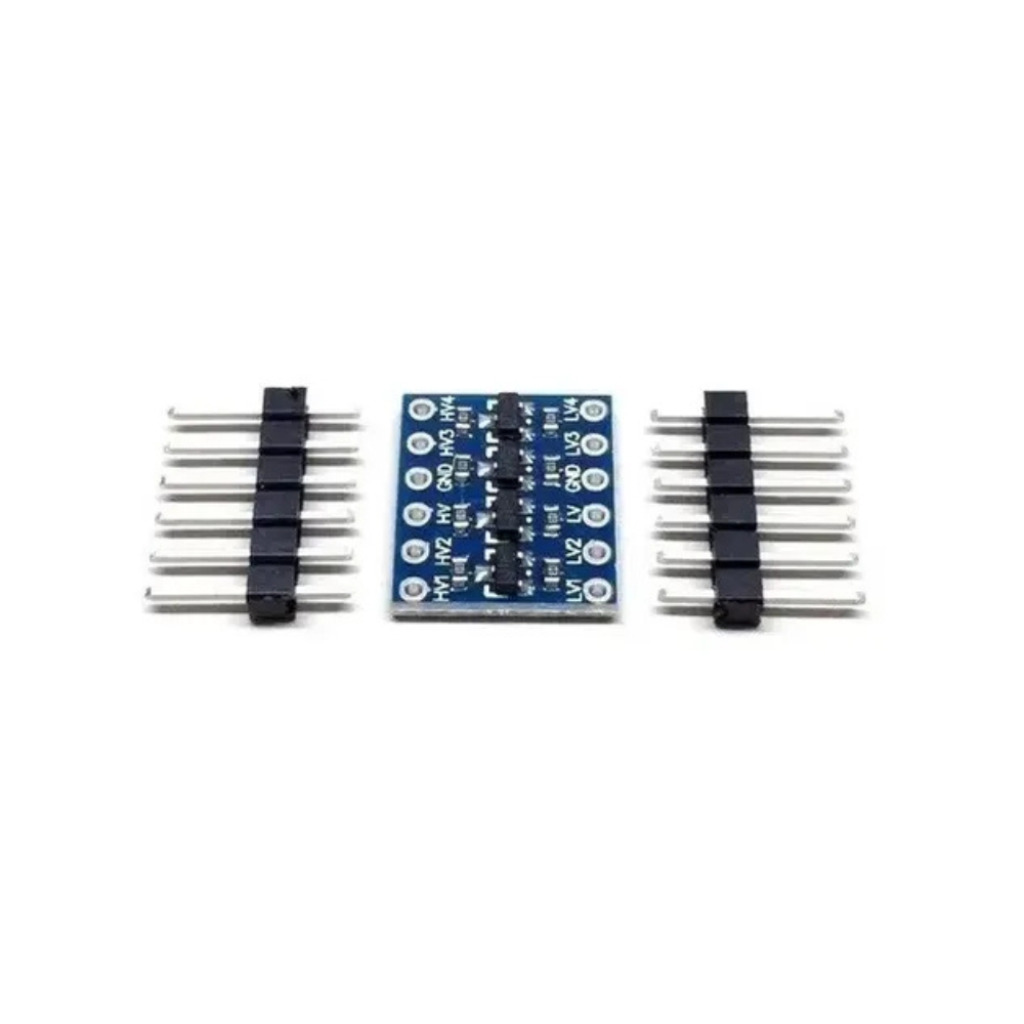

O Módulo Conversor de Nível Lógico 3,3V / 5V Bidirecional 2 Canais é um dispositivo eletrônico desenvolvido para realizar a conversão de níveis lógicos entre diferentes tensões de operação, permitindo a comunicação segura entre dispositivos de 3,3V e 5V. Compacto e eficiente, o módulo é ideal para integração entre microcontroladores, sensores, displays e módulos de comunicação que operam com níveis lógicos distintos.
Projetado com circuito bidirecional automático, o conversor permite a troca de dados em ambos os sentidos sem necessidade de controle adicional, garantindo compatibilidade entre plataformas como Arduino, ESP32, ESP8266, Raspberry Pi, STM32 e diversos módulos eletrônicos.
Com dois canais independentes de conversão, o módulo pode ser utilizado em protocolos de comunicação como I2C, UART, SPI, OneWire e outros sinais digitais, oferecendo excelente estabilidade e proteção para os dispositivos conectados.
Aplicações e Uso:
– Conversão de nível lógico 3,3V para 5V
– Comunicação entre Arduino e ESP32
– Interface entre sensores e microcontroladores
– Conversão de sinais digitais bidirecionais
– Projetos com Raspberry Pi
– Sistemas embarcados e automação
– Comunicação I2C, SPI e UART
– Projetos eletrônicos e DIY
Características Técnicas:
– Tipo: Conversor de nível lógico bidirecional
– Quantidade de canais: 2 canais independentes
– Conversão lógica: 3,3V ↔ 5V
– Operação bidirecional automática
– Compatível com sinais digitais
– Baixo consumo de energia
– Alta velocidade de comunicação
– Excelente estabilidade de sinal
Funções Adicionais:
– Conversão automática de tensão lógica
– Proteção para dispositivos de baixa tensão
– Comunicação segura entre módulos
– Fácil integração em projetos
– Compatível com diversos protocolos
– Operação estável e confiável
– Ideal para sistemas embarcados
Características Físicas:
– Material: PCB de alta qualidade
– Estrutura compacta e leve
– Conectores de fácil acesso
– Design resistente e durável
– Fácil instalação em protoboard
– Baixo peso e dimensões reduzidas
Pinagem (Principais Conexões):
– HV – Alimentação lado alta tensão (5V)
– LV – Alimentação lado baixa tensão (3,3V)
– GND – Terra comum do circuito
– HV1 – Canal 1 lado 5V
– LV1 – Canal 1 lado 3,3V
– HV2 – Canal 2 lado 5V
– LV2 – Canal 2 lado 3,3V
– OE / EN – Habilitação do módulo
