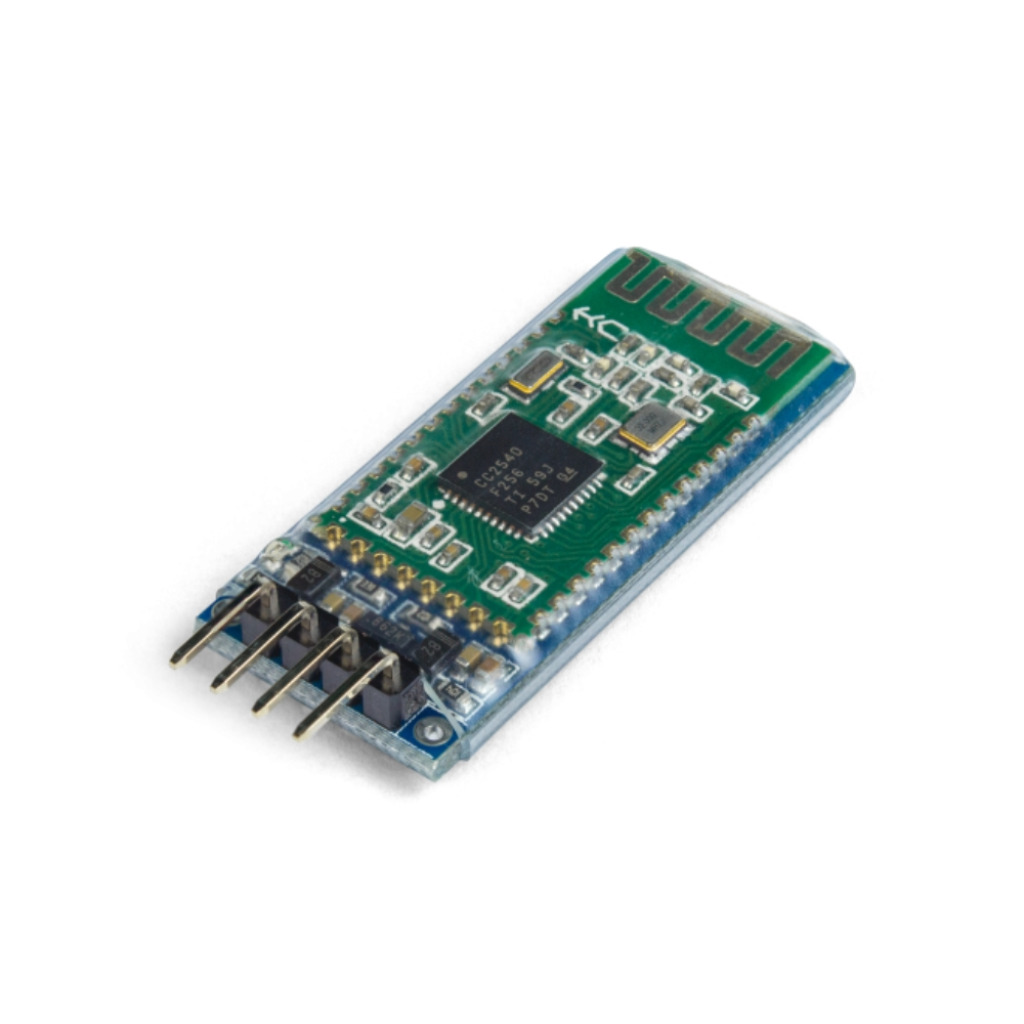

O Módulo Bluetooth HC-05 é uma solução prática e eficiente para comunicação sem fio entre microcontroladores e dispositivos compatíveis com tecnologia Bluetooth. Desenvolvido para aplicações em Arduino, ESP32, PIC, AVR e diversos sistemas embarcados, o módulo permite transmissão e recepção de dados através de interface serial UART de forma simples e confiável.
O HC-05 é amplamente utilizado em projetos de automação, robótica, telemetria, controle remoto e comunicação wireless entre dispositivos. Seu diferencial é a possibilidade de operar tanto em modo Master quanto Slave, permitindo criar conexões entre diferentes módulos Bluetooth e dispositivos móveis.
Esta versão para solda em PCI possui formato compacto e foi projetada especialmente para integração direta em placas eletrônicas e projetos personalizados, oferecendo excelente estabilidade de comunicação e baixo consumo de energia.
Aplicações e Uso:
– Comunicação sem fio com Arduino
– Projetos de automação
– Robótica e controle remoto
– Comunicação serial Bluetooth
– Sistemas embarcados
– Telemetria e monitoramento
– Integração com ESP32 e microcontroladores
– Projetos eletrônicos personalizados
Características Técnicas:
– Tipo de componente: Módulo Bluetooth Serial
– Modelo: HC-05
– Tecnologia Bluetooth: Bluetooth 2.0 + EDR
– Interface de comunicação: UART TTL Serial
– Frequência de operação: 2.4 GHz ISM
– Modos de operação: Master e Slave
– Taxa de transmissão configurável
– Taxa padrão serial: 9600 bps
– Tensão de operação: 3,3V a 5V
– Nível lógico: 3,3V
– Alcance aproximado: até 10 metros
– Compatível com comandos AT
– Comunicação estável e confiável
– Baixo consumo de energia
Funções Adicionais:
– Comunicação serial sem fio
– Configuração via comandos AT
– Operação em modo Master
– Operação em modo Slave
– Emparelhamento com smartphones e PCs
– Fácil integração em projetos eletrônicos
– Compatível com diversos microcontroladores
Características Físicas:
– Dimensões aproximadas: 28 x 15 x 2 mm
– Peso: aproximadamente 3g
– Antena integrada na PCB
– Modelo compacto para solda em PCI
– Layout leve e resistente
– Fácil integração em placas eletrônicas
Pinagem (Principais Pinos):
– VCC – Alimentação do módulo
– GND – Terra / negativo
– TXD – Transmissão serial UART
– RXD – Recepção serial UART
– STATE – Status de conexão Bluetooth
– EN / KEY – Configuração modo AT
*imagens para referência
