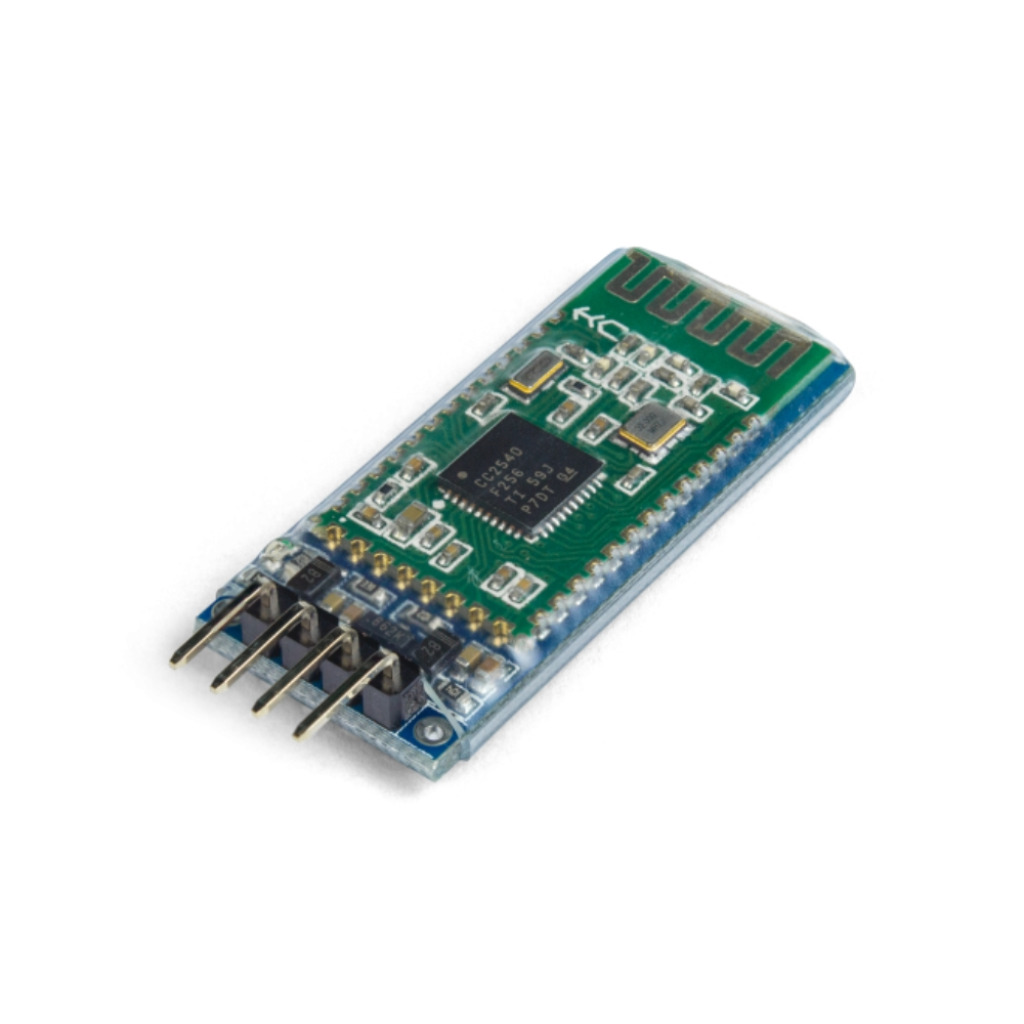

MODULO BLUETHOOT HC08

O Módulo Bluetooth HC-08 é uma solução compacta e eficiente para comunicação sem fio utilizando tecnologia Bluetooth Low Energy (BLE) 4.0. Desenvolvido para aplicações com Arduino, ESP32, Raspberry Pi e diversos sistemas embarcados, o módulo permite transmissão e recepção de dados através de interface serial UART com baixo consumo de energia.

Baseado em tecnologia BLE, o HC-08 é ideal para projetos IoT (Internet das Coisas), automação residencial, monitoramento remoto, sensores wireless, controle via smartphone e comunicação entre dispositivos móveis e microcontroladores. Compatível com smartphones Android e iOS com suporte BLE, o módulo oferece conexão estável e rápida em aplicações eletrônicas modernas.

Seu tamanho reduzido facilita a integração em projetos compactos e dispositivos portáteis, proporcionando excelente desempenho e economia de energia em aplicações contínuas.

Aplicações e Uso:

– Comunicação sem fio com Arduino

– Projetos IoT (Internet das Coisas)

– Automação residencial

– Sensores wireless

– Controle via smartphone

– Telemetria e monitoramento

– Comunicação BLE com Android e iOS

– Sistemas embarcados e automação

Características Técnicas:

– Tipo de componente: Módulo Bluetooth BLE

– Modelo: HC-08

– Versão Bluetooth: Bluetooth 4.0 Low Energy (BLE)

– Interface de comunicação: UART TTL Serial

– Frequência de operação: 2.4 GHz ISM

– Modo de operação: BLE Slave

– Taxa de transmissão serial padrão: 9600 bps

– Tensão de operação: 3,3V a 6V

– Nível lógico: 3,3V

– Alcance aproximado: até 10 metros

– Compatível com comandos AT

– Baixo consumo de energia

– Comunicação estável e rápida

– Compatível com smartphones BLE

Funções Adicionais:

– Comunicação Bluetooth Low Energy

– Configuração via comandos AT

– Transmissão e recepção serial sem fio

– Conexão com smartphones e tablets

– Operação estável em baixo consumo

– Fácil integração em projetos eletrônicos

– Compatível com diversos microcontroladores

Características Físicas:

– Dimensões aproximadas: 26 x 13 x 2 mm

– Peso: aproximadamente 3g

– Antena integrada na PCB

– Layout compacto e leve

– Fácil instalação em protoboards e PCBs

– Conector com pinos soldados

Pinagem (Principais Pinos):

– VCC – Alimentação do módulo

– GND – Terra / negativo

– TXD – Transmissão serial UART

– RXD – Recepção serial UART

– STATE – Status de conexão Bluetooth

– EN / KEY – Configuração e comandos AT

*imagens para referência
