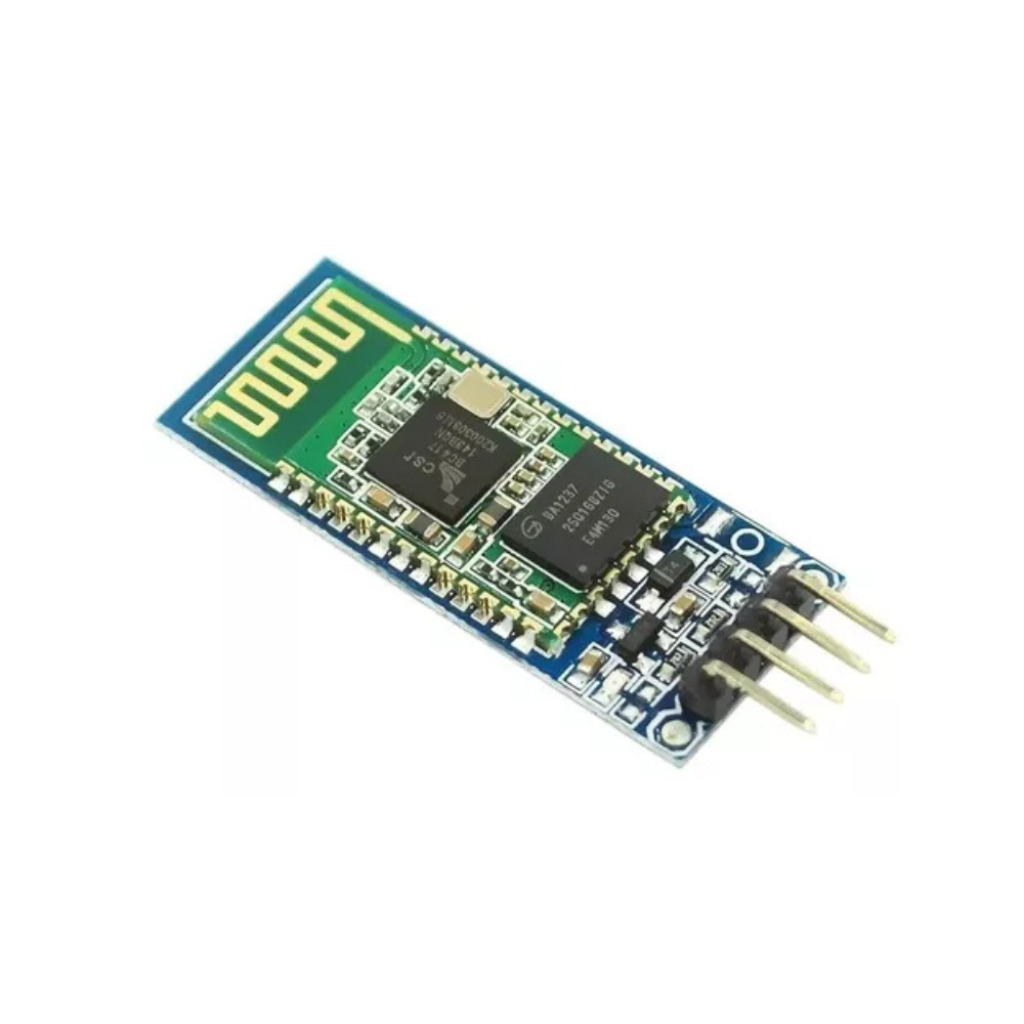

MODULO BLUETHOOT HC06

O Módulo Bluetooth HC-06 é uma solução prática e eficiente para comunicação sem fio entre microcontroladores e dispositivos compatíveis com tecnologia Bluetooth. Desenvolvido especialmente para aplicações com Arduino, ESP32, PIC, AVR e outros sistemas embarcados, o módulo permite transmissão e recepção de dados através de interface serial UART de forma simples e confiável.

O HC-06 é amplamente utilizado em projetos de automação, robótica, telemetria, controle remoto e comunicação wireless entre dispositivos. Compatível com smartphones Android, notebooks e diversos dispositivos Bluetooth, o módulo oferece excelente estabilidade de comunicação e fácil integração em projetos eletrônicos.

Seu tamanho compacto facilita a instalação em protoboards, placas PCI e sistemas embarcados, sendo ideal para aplicações que exigem comunicação serial sem fio com baixo consumo de energia e ótima confiabilidade.

Aplicações e Uso:

– Comunicação sem fio com Arduino

– Projetos de automação

– Robótica e controle remoto

– Comunicação serial Bluetooth

– Sistemas embarcados

– Telemetria e monitoramento

– Integração com ESP32 e microcontroladores

– Projetos eletrônicos diversos

Características Técnicas:

– Tipo de componente: Módulo Bluetooth Serial

– Modelo: HC-06

– Tecnologia Bluetooth: Bluetooth 2.0 + EDR

– Interface de comunicação: UART TTL Serial

– Frequência de operação: 2.4 GHz ISM

– Modo de operação: Slave

– Taxa de transmissão configurável

– Taxa padrão serial: 9600 bps

– Tensão de operação: 3,3V a 5V

– Nível lógico: 3,3V

– Alcance aproximado: até 10 metros

– Compatível com comandos AT

– Comunicação estável e confiável

– Baixo consumo de energia

Funções Adicionais:

– Comunicação serial sem fio

– Configuração via comandos AT

– Emparelhamento com smartphones e PCs

– Transmissão e recepção de dados

– Fácil integração em projetos eletrônicos

– Compatível com diversos microcontroladores

– Operação simples e estável

Características Físicas:

– Dimensões aproximadas: 36 x 15 x 2 mm

– Peso: aproximadamente 4g

– Antena integrada na PCB

– Layout compacto e leve

– Fácil instalação em protoboards e PCBs

– Conector com pinos soldados

Pinagem (Principais Pinos):

– VCC – Alimentação do módulo

– GND – Terra / negativo

– TXD – Transmissão serial UART

– RXD – Recepção serial UART

– STATE – Status de conexão Bluetooth

– EN – Habilitação do módulo
