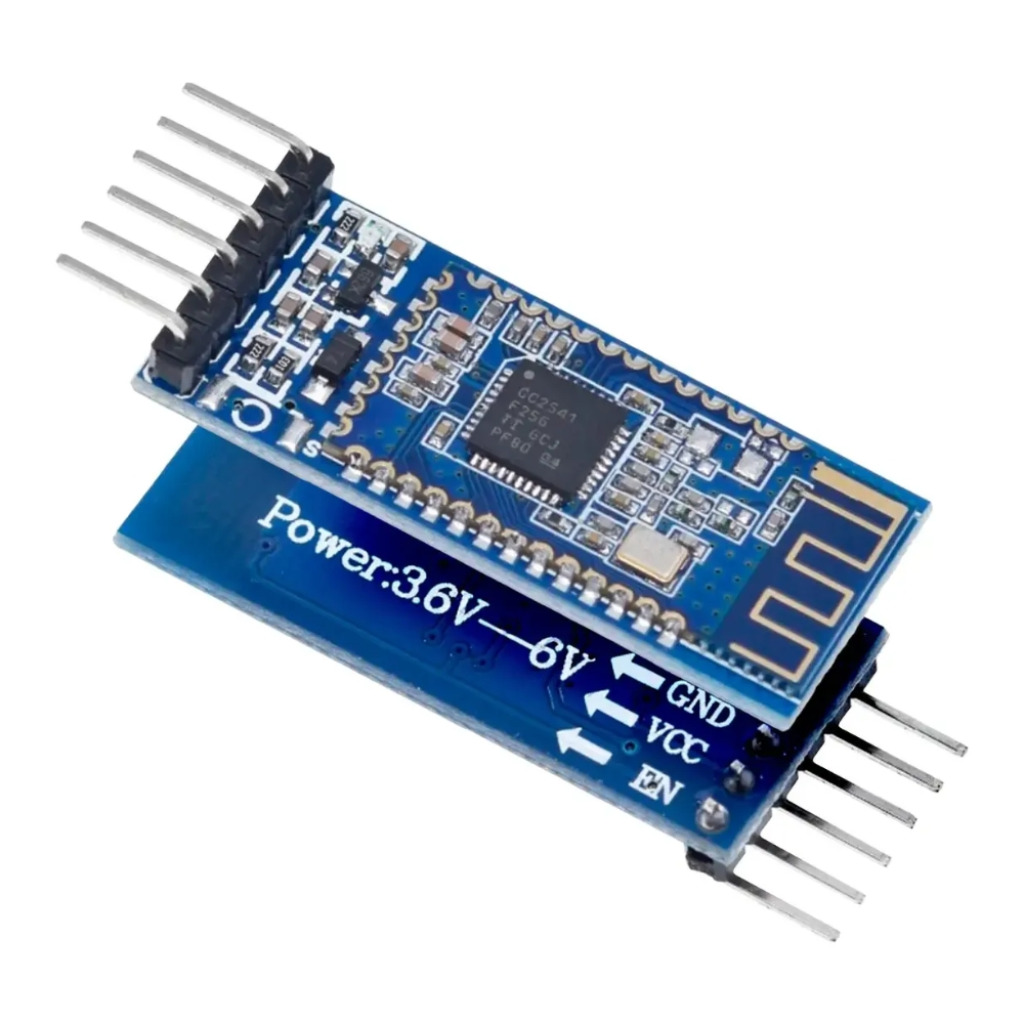

O Módulo Bluetooth 4.0 HM-10 é uma solução prática e eficiente para comunicação sem fio entre microcontroladores e dispositivos compatíveis com Bluetooth Low Energy (BLE). Desenvolvido especialmente para projetos com Arduino, ESP32, Raspberry Pi e outros sistemas embarcados, o módulo permite transmissão e recepção de dados de forma simples, rápida e com baixo consumo de energia.
Baseado no chip CC2541, o HM-10 oferece comunicação estável via interface serial UART, sendo ideal para automação, monitoramento remoto, IoT (Internet das Coisas), controle de dispositivos móveis e projetos de telemetria. Compatível com smartphones Android e iOS que suportam Bluetooth 4.0 BLE, o módulo possibilita integração prática com aplicativos móveis e sistemas wireless.
Seu tamanho compacto facilita a instalação em projetos eletrônicos diversos, proporcionando excelente desempenho em aplicações que exigem comunicação sem fio confiável e baixo consumo energético.
Aplicações e Uso:
– Comunicação sem fio com Arduino
– Projetos IoT (Internet das Coisas)
– Automação residencial
– Controle remoto via smartphone
– Telemetria e monitoramento
– Comunicação BLE com Android e iOS
– Sistemas embarcados e automação industrial
– Integração com ESP32 e Raspberry Pi
Características Técnicas:
– Tipo de componente: Módulo Bluetooth BLE
– Modelo: HM-10
– Versão Bluetooth: Bluetooth 4.0 Low Energy (BLE)
– Chip principal: CC2541
– Interface de comunicação: UART Serial TTL
– Frequência de operação: 2.4 GHz ISM
– Taxa de transmissão serial padrão: 9600 bps
– Alcance aproximado: até 10 metros em área aberta
– Tensão de operação: 3,3V a 5V
– Compatível com níveis lógicos 3,3V
– Baixo consumo de energia
– Comunicação estável e rápida
– Compatível com comandos AT
Funções Adicionais:
– Comunicação Bluetooth Low Energy (BLE)
– Configuração via comandos AT
– Transmissão e recepção serial sem fio
– Conexão com smartphones e tablets
– Operação como dispositivo BLE slave
– Fácil integração em projetos eletrônicos
– Compatível com diversos microcontroladores
Características Físicas:
– Dimensões aproximadas: 27 x 13 x 2 mm
– Peso: aproximadamente 3g
– Antena integrada na PCB
– Layout compacto e leve
– Fácil instalação em protoboards e PCBs
– Conector com pinos soldados
Pinagem (Principais Pinos):
– VCC – Alimentação do módulo
– GND – Terra / negativo
– TXD – Transmissão serial UART
– RXD – Recepção serial UART
– STATE – Indicação de status de conexão
– EN / KEY – Configuração e comandos AT
*imagens para referência
