O Módulo Multiplexador CD74HC4067 é uma solução prática e eficiente para expansão de entradas e saídas em projetos eletrônicos. Baseado no CI CD74HC4067, o módulo funciona como um multiplexador/demultiplexador analógico e digital de 16 canais, permitindo controlar múltiplos sinais utilizando poucos pinos do microcontrolador.
Muito utilizado em projetos com Arduino, ESP32, Raspberry Pi e outros sistemas embarcados, o módulo possibilita leitura de diversos sensores analógicos ou digitais utilizando apenas quatro pinos de seleção.
O CD74HC4067 é ideal para aplicações de automação, aquisição de dados, expansão de sensores, controle de sinais e projetos que exigem economia de portas do microcontrolador.
Aplicações e Uso:
– Expansão de entradas analógicas e digitais
– Projetos com Arduino e ESP32
– Leitura de múltiplos sensores
– Sistemas de automação
– Aquisição de dados
– Projetos eletrônicos e robótica
Características Técnicas:
– Tipo de componente: Multiplexador/Demultiplexador analógico digital
– CI principal: CD74HC4067
– Quantidade de canais: 16 canais
– Tipo de comunicação: Seleção digital
– Compatível com sinais analógicos e digitais
– Alimentação: 2V a 6V DC
– Compatível com sistemas 3,3V e 5V
– Baixa resistência interna de comutação
– Alta velocidade de chaveamento
– Baixo consumo de energia
Funções Adicionais:
– Expansão de portas do microcontrolador
– Seleção entre 16 sinais diferentes
– Compatível com sensores analógicos e digitais
– Fácil integração em projetos eletrônicos
– Ideal para prototipagem e automação
– Operação estável e eficiente
Características Físicas:
– Dimensões aproximadas: 45 x 25 x 10 mm
– Peso: aproximadamente 5g
– Material: PCB de alta qualidade + componentes SMD
– Tipo de conexão: pinos soldados
– Layout compacto e leve
– Fácil instalação em protoboard
Pinagem (Principais Pinos):
– VCC – Alimentação positiva
– GND – Terra / negativo
– SIG – Sinal comum de entrada/saída
– S0, S1, S2, S3 – Pinos de seleção dos canais
– EN – Enable / habilitação do módulo
– C0 a C15 – Canais de entrada/saída multiplexadosv

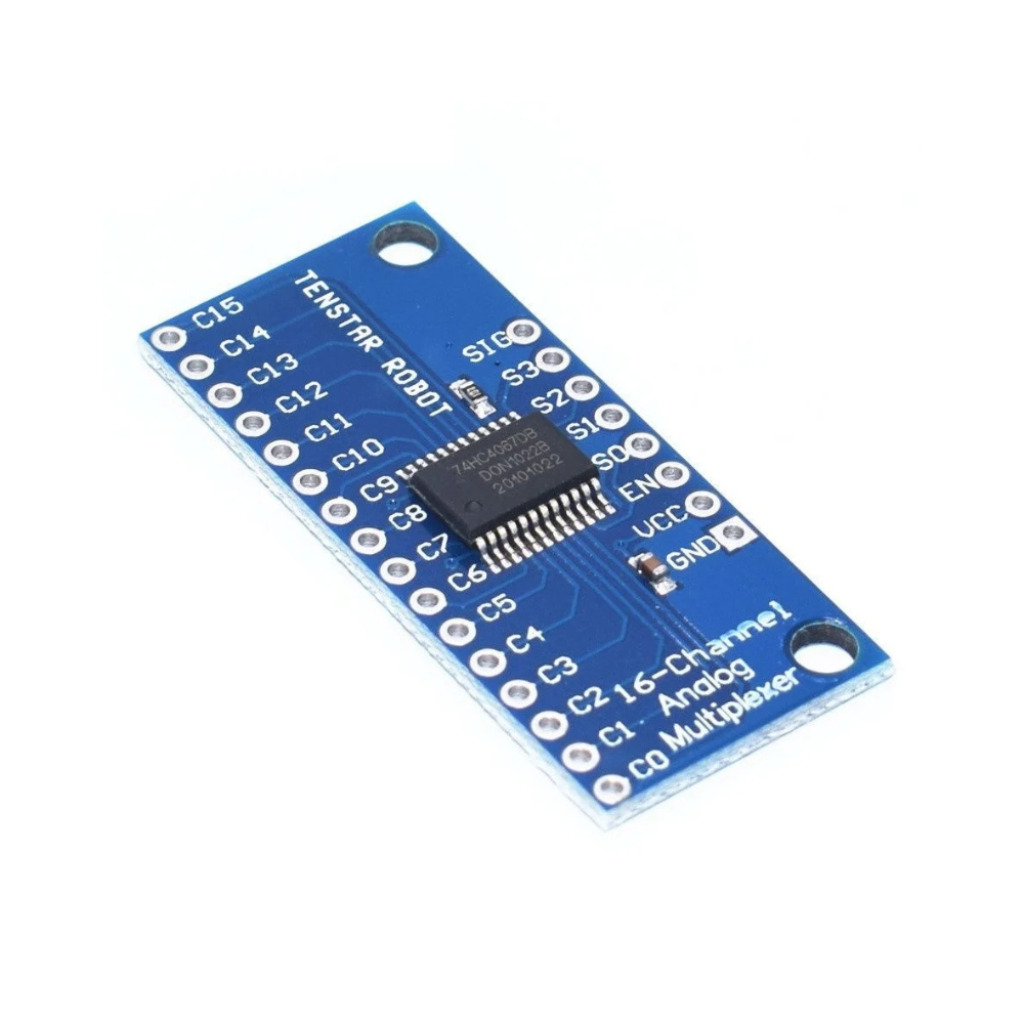

*imagens para referência
