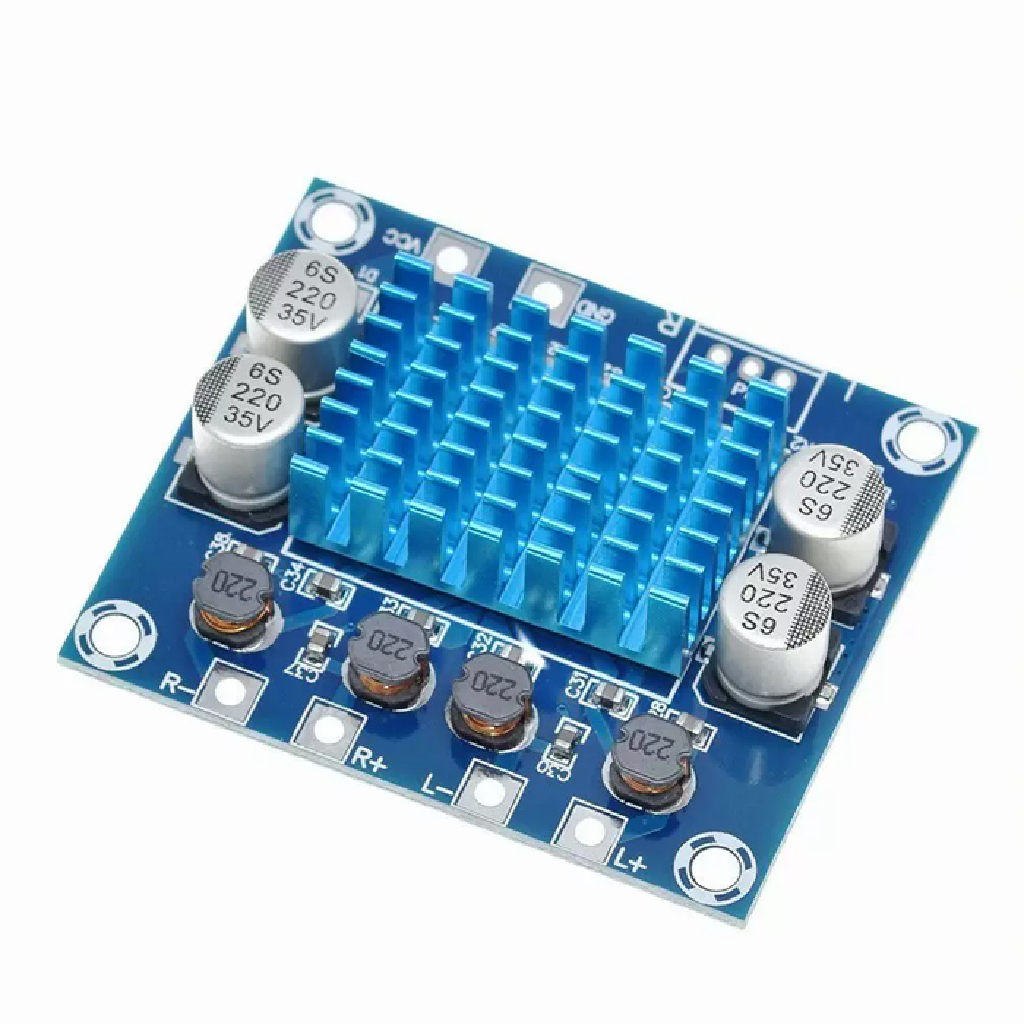

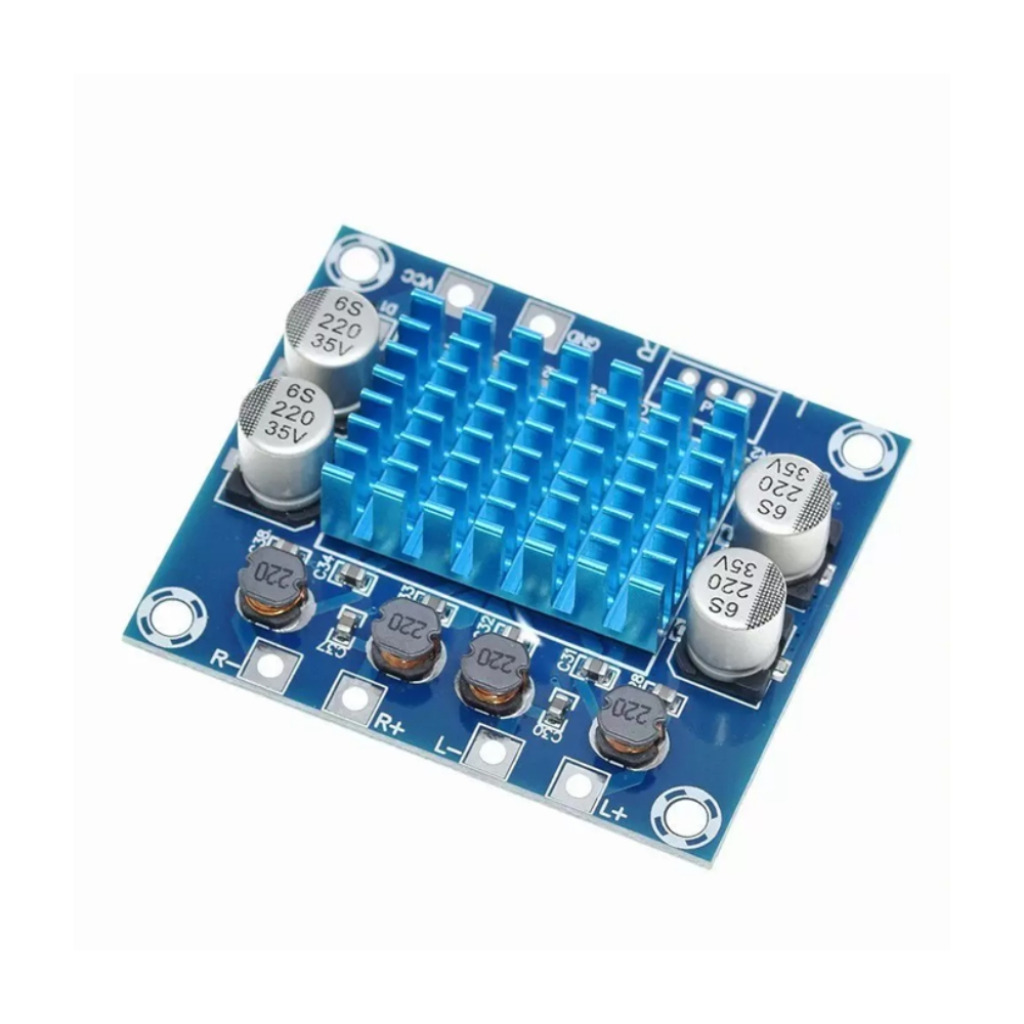

O Módulo Amplificador de Áudio XH-A232 com CI TPA3110 é uma solução eficiente e compacta para amplificação estéreo de áudio em projetos eletrônicos e sistemas de som. Utilizando tecnologia Classe D, oferece excelente qualidade sonora, alta eficiência energética e baixo aquecimento durante o funcionamento.
Com potência de até 30W + 30W, o módulo proporciona áudio limpo e potente para caixas de som compactas, sistemas multimídia, projetos DIY e aplicações automotivas. Seu circuito baseado no TPA3110 garante baixa distorção sonora e ótima estabilidade de operação.
Compatível com diversas fontes de áudio, como celulares, computadores, TVs, módulos Bluetooth, Arduino, ESP32 e Raspberry Pi, o módulo é ideal para projetos de áudio estéreo com alimentação DC.
Aplicações e Uso:
– Caixas de som amplificadas estéreo
– Sistemas de áudio automotivo
– Projetos multimídia DIY
– Home theater artesanal
– Amplificação de áudio para computadores e TVs
– Projetos com Arduino e ESP32
Características Técnicas:
– Tipo de componente: Módulo amplificador de áudio estéreo
– Modelo: XH-A232
– CI principal: TPA3110
– Tipo de amplificação: Classe D
– Potência de saída: 30W + 30W
– Configuração de saída: Estéreo (2 canais)
– Tensão de alimentação: 8V a 26V DC
– Tensão recomendada: 12V a 24V DC
– Corrente recomendada: mínimo 3A
– Impedância dos alto-falantes: 4Ω a 8Ω
– Alta eficiência energética
– Baixa distorção sonora
– Excelente resposta de frequência
– Proteção contra sobretemperatura
– Proteção contra curto-circuito
Funções Adicionais:
– Amplificação estéreo de alta eficiência
– Baixo aquecimento durante operação
– Excelente qualidade sonora
– Compatível com módulos Bluetooth de áudio
– Fácil integração em projetos eletrônicos
– Ideal para sistemas alimentados por fonte chaveada
– Operação silenciosa e estável
Características Físicas:
– Dimensões aproximadas: 45 x 31 x 14 mm
– Peso: aproximadamente 12g
– Material: PCB de alta qualidade + componentes SMD
– Tipo de conexão: bornes para alimentação e saída de áudio
– Layout compacto e leve
– Fácil instalação em projetos eletrônicos

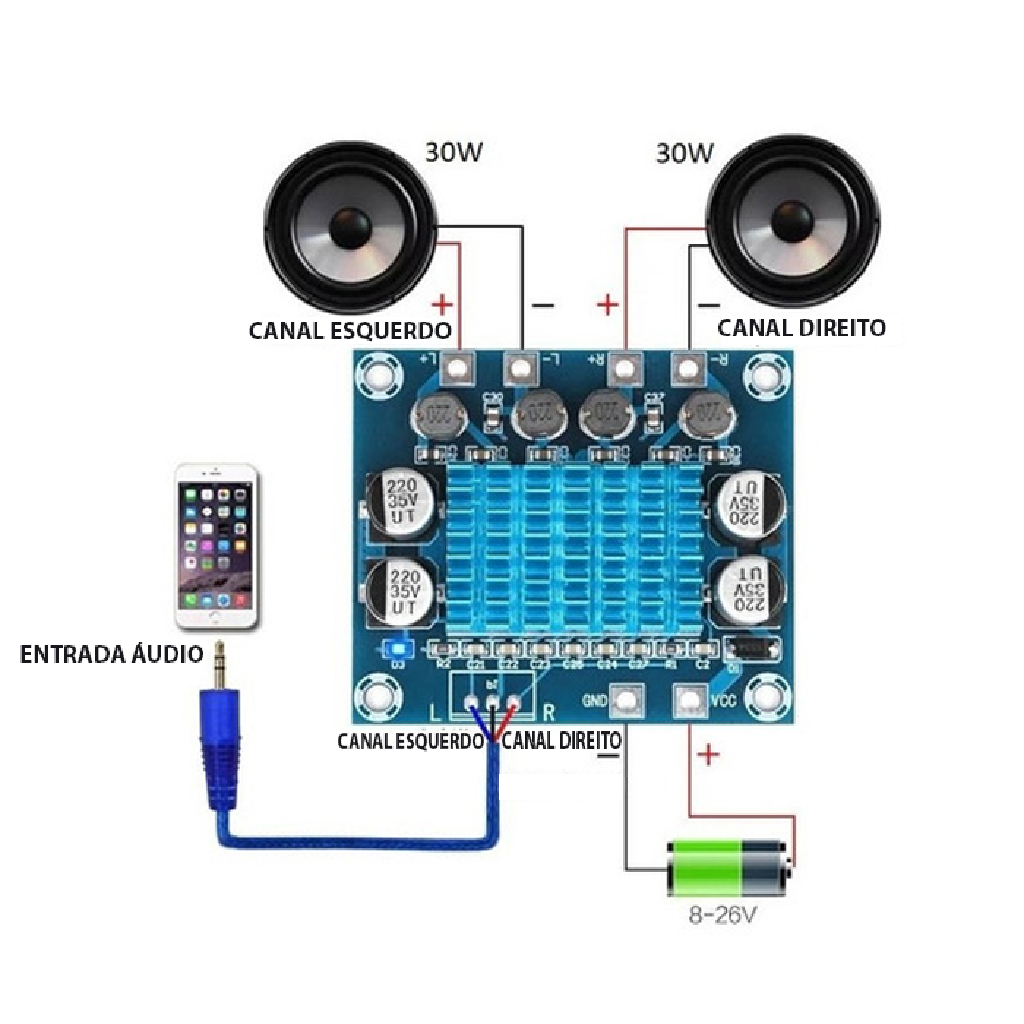

Pinagem (Principais Pinos):
– VCC – Alimentação positiva DC
– GND – Terra / negativo da fonte
– L-IN – Entrada de áudio canal esquerdo
– R-IN – Entrada de áudio canal direito
– GND-IN – Terra do sinal de áudio
– L+ / L- – Saída para alto-falante esquerdo
– R+ / R- – Saída para alto-falante direito
*imagens para referência
