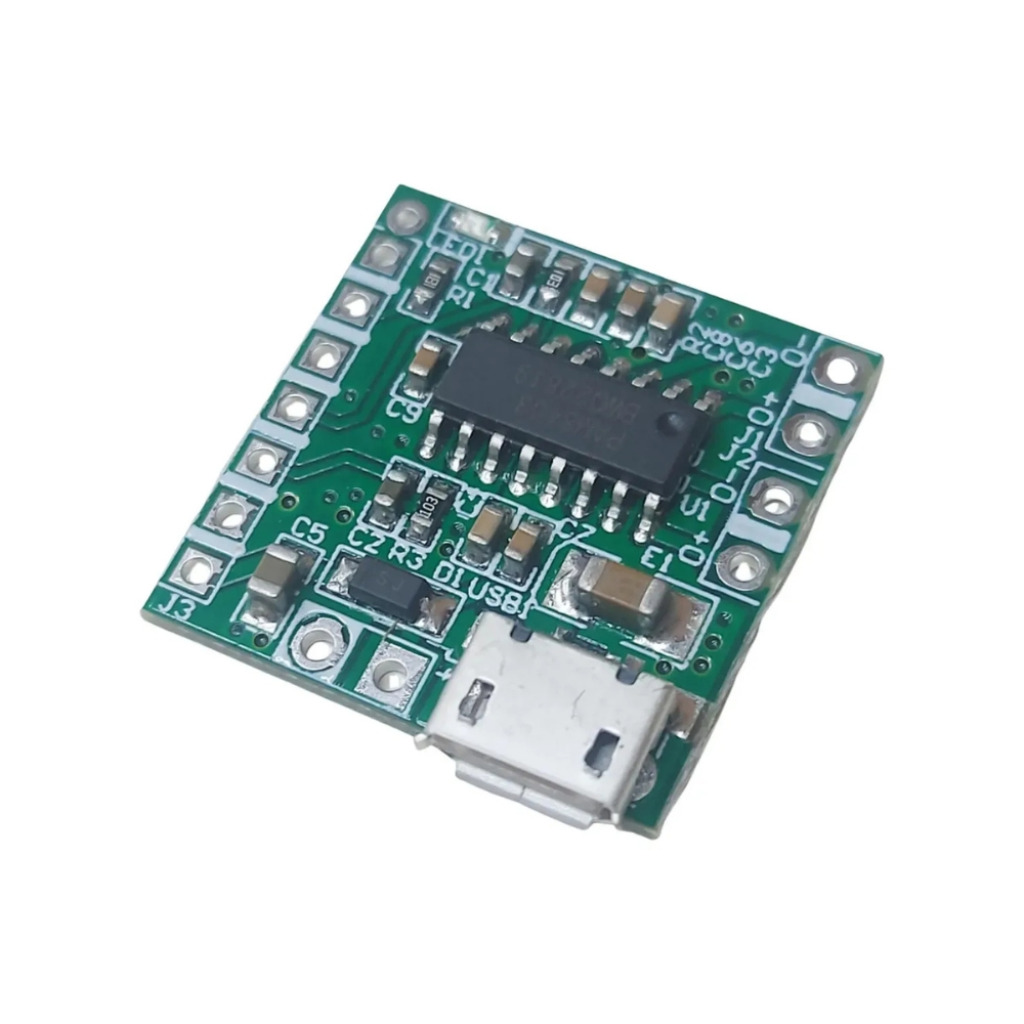

O Módulo Amplificador de Áudio PAM8403 com Micro USB é uma solução prática e compacta para amplificação de áudio estéreo em projetos eletrônicos. Baseado no CI PAM8403, utiliza tecnologia Classe D, oferecendo excelente qualidade sonora, baixo consumo de energia e reduzido aquecimento durante o funcionamento.
O diferencial deste módulo é sua alimentação através de conector Micro USB, permitindo utilização direta com fontes USB, carregadores de celular, power banks e portas USB de computadores. Isso torna o módulo ideal para projetos portáteis, caixas de som compactas e aplicações com Arduino, ESP32 e Raspberry Pi.
Seu tamanho reduzido facilita a integração em pequenos projetos eletrônicos, proporcionando áudio estéreo limpo e eficiente para alto-falantes de 4Ω ou 8Ω.
Aplicações e Uso:
– Projetos com Arduino e ESP32
– Caixas de som compactas
– Sistemas de áudio portáteis
– Projetos multimídia DIY
– Amplificação de áudio estéreo
– Sistemas alimentados via USB
Características Técnicas:
– Tipo de componente: Módulo amplificador de áudio estéreo
– CI principal: PAM8403
– Tipo de amplificação: Classe D
– Potência de saída: 3W + 3W
– Configuração de saída: Estéreo (2 canais)
– Alimentação: 5V via Micro USB
– Corrente recomendada: mínimo 1A
– Impedância dos alto-falantes: 4Ω a 8Ω
– Alta eficiência energética
– Baixa distorção sonora
– Baixo aquecimento
– Baixo nível de ruído
– Alimentação prática via cabo Micro USB
Funções Adicionais:
– Alimentação simples via Micro USB
– Amplificação estéreo compacta
– Fácil integração em projetos eletrônicos
– Compatível com Arduino, ESP32 e Raspberry Pi
– Ideal para sistemas alimentados por power bank
– Operação silenciosa e eficiente
Características Físicas:
– Dimensões aproximadas: 30 x 20 x 12 mm
– Peso: aproximadamente 5g
– Material: PCB de alta qualidade + conector Micro USB metálico
– Tipo de conexão: bornes e pinos soldados
– Layout compacto e leve
– Fácil instalação em projetos eletrônicos
Pinagem (Principais Pinos):
– 5V – Alimentação positiva via USB
– GND – Terra / negativo da fonte
– L-IN – Entrada de áudio canal esquerdo
– R-IN – Entrada de áudio canal direito
– GND-IN – Terra do sinal de áudio
– L+ / L- – Saída para alto-falante esquerdo
– R+ / R- – Saída para alto-falante direito
