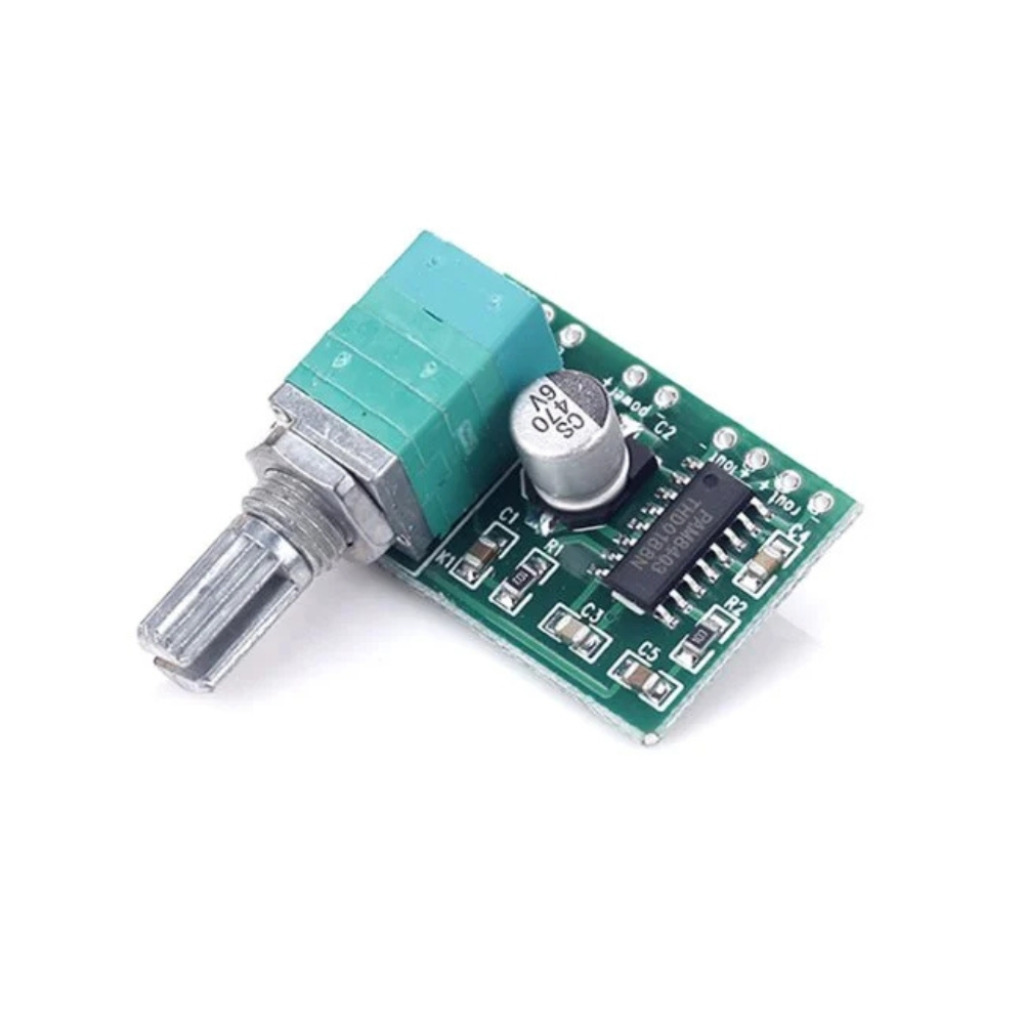

O Módulo Amplificador de Áudio PAM8403 com Controle de Volume é uma solução compacta e eficiente para amplificação de áudio estéreo em projetos eletrônicos. Baseado no CI PAM8403, utiliza tecnologia Classe D, proporcionando excelente qualidade sonora, baixo consumo de energia e reduzido aquecimento durante o funcionamento.
O módulo possui controle de volume integrado, permitindo ajuste rápido e prático do nível de áudio diretamente na placa. É ideal para projetos com Arduino, ESP32, Raspberry Pi, caixas de som compactas, sistemas portáteis e aplicações multimídia.
Seu tamanho reduzido facilita a instalação em projetos compactos, oferecendo áudio limpo e eficiente para pequenos alto-falantes de 4Ω ou 8Ω.
Aplicações e Uso:
– Projetos com Arduino e ESP32
– Caixas de som compactas
– Sistemas de áudio portáteis
– Projetos multimídia DIY
– Amplificação de áudio estéreo
– Equipamentos eletrônicos de baixo consumo
Características Técnicas:
– Tipo de componente: Módulo amplificador de áudio estéreo
– CI principal: PAM8403
– Tipo de amplificação: Classe D
– Potência de saída: 3W + 3W
– Configuração de saída: Estéreo (2 canais)
– Tensão de alimentação: 2,5V a 5,5V DC
– Tensão recomendada: 5V DC
– Corrente recomendada: mínimo 1A
– Impedância dos alto-falantes: 4Ω a 8Ω
– Alta eficiência energética
– Baixa distorção sonora
– Baixo aquecimento
– Controle de volume integrado
– Baixo nível de ruído
Funções Adicionais:
– Ajuste de volume diretamente no módulo
– Amplificação estéreo compacta
– Fácil integração em projetos eletrônicos
– Compatível com Arduino, ESP32 e Raspberry Pi
– Ideal para sistemas alimentados via USB
– Operação silenciosa e eficiente
Características Físicas:
– Dimensões aproximadas: 30 x 20 x 15 mm
– Peso: aproximadamente 5g
– Material: PCB de alta qualidade + potenciômetro integrado
– Tipo de conexão: pinos soldados e bornes
– Layout compacto e leve
– Fácil instalação em protoboard e projetos eletrônicos
Pinagem (Principais Pinos):
– VCC – Alimentação positiva 5V
– GND – Terra / negativo da fonte
– L-IN – Entrada de áudio canal esquerdo
– R-IN – Entrada de áudio canal direito
– GND-IN – Terra do sinal de áudio
– L+ / L- – Saída para alto-falante esquerdo
– R+ / R- – Saída para alto-falante direito
*imagens para referência
