O Módulo Amplificador de Áudio XH-M562 com CI TPA3116D2 é uma solução potente e eficiente para amplificação estéreo de áudio em projetos eletrônicos e sistemas de som. Utilizando tecnologia Classe D, oferece excelente qualidade sonora, alta eficiência energética e baixo aquecimento, proporcionando até 50W + 50W de potência em saída estéreo.
Compacto e de fácil instalação, o módulo é ideal para caixas de som amplificadas, sistemas automotivos, home theaters, projetos DIY e aplicações multimídia. Seu circuito baseado no TPA3116D2 garante som limpo, com baixa distorção e ótima resposta de frequência.
Pode ser utilizado com diversas fontes de áudio como celulares, computadores, TVs, MP3 players, notebooks, módulos Bluetooth, Arduino, ESP32, Raspberry Pi e outros dispositivos eletrônicos.
Aplicações e Uso:
– Caixas de som amplificadas estéreo
– Sistemas de som automotivo
– Projetos de áudio DIY
– Home theater artesanal
– Sistemas multimídia
– Amplificação de áudio para diversos dispositivos
Características Técnicas:
– Tipo de componente: Módulo amplificador de áudio estéreo
– Modelo: XH-M562
– CI principal: TPA3116D2
– Tipo de amplificação: Classe D
– Potência de saída: 50W + 50W
– Configuração de saída: Estéreo (2 canais)
– Tensão de alimentação: 12V a 24V DC
– Tensão recomendada: 19V a 24V DC
– Corrente recomendada: mínimo 4A
– Impedância dos alto-falantes: 4Ω a 8Ω
– Eficiência energética elevada
– Baixa distorção harmônica
– Excelente resposta de frequência
– Proteção contra curto-circuito
– Proteção contra sobretemperatura
– Proteção contra sobretensão
Funções Adicionais:
– Amplificação estéreo de alta potência
– Baixo aquecimento durante operação
– Excelente qualidade sonora
– Compatível com módulos Bluetooth de áudio
– Fácil integração em projetos eletrônicos
– Ideal para sistemas alimentados por fonte chaveada
– Operação silenciosa e eficiente
Características Físicas:
– Dimensões aproximadas: 75 x 55 x 23 mm
– Peso: aproximadamente 45g
– Material: PCB de alta qualidade + dissipador metálico
– Tipo de conexão: bornes para alimentação e saída de áudio
– Layout compacto e resistente
– Dissipador de calor integrado
Pinagem (Principais Pinos):
– VCC – Alimentação positiva DC
– GND – Terra / negativo da fonte
– L-IN – Entrada de áudio canal esquerdo
– R-IN – Entrada de áudio canal direito
– GND-IN – Terra do sinal de áudio
– L+ / L- – Saída para alto-falante esquerdo
– R+ / R- – Saída para alto-falante direito

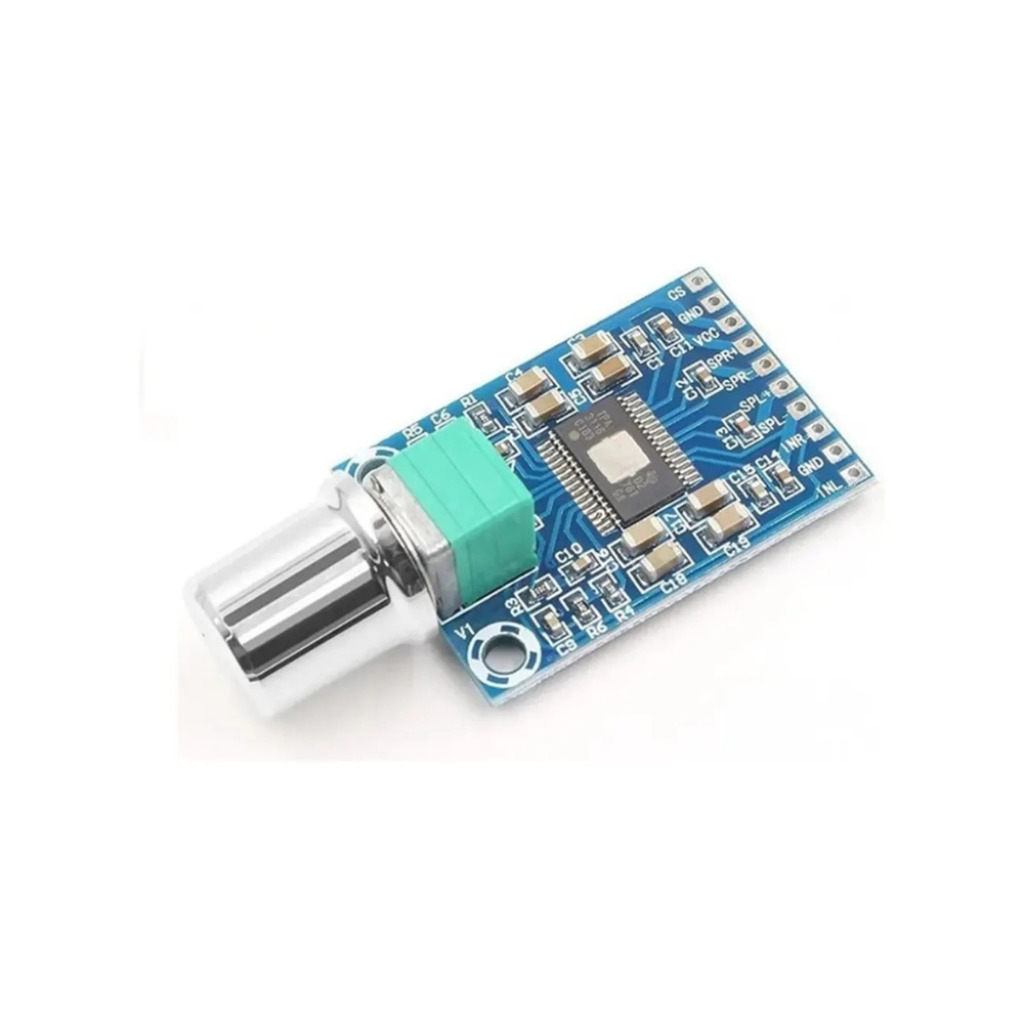

* IMAGEM DE REFERÊNCIA
