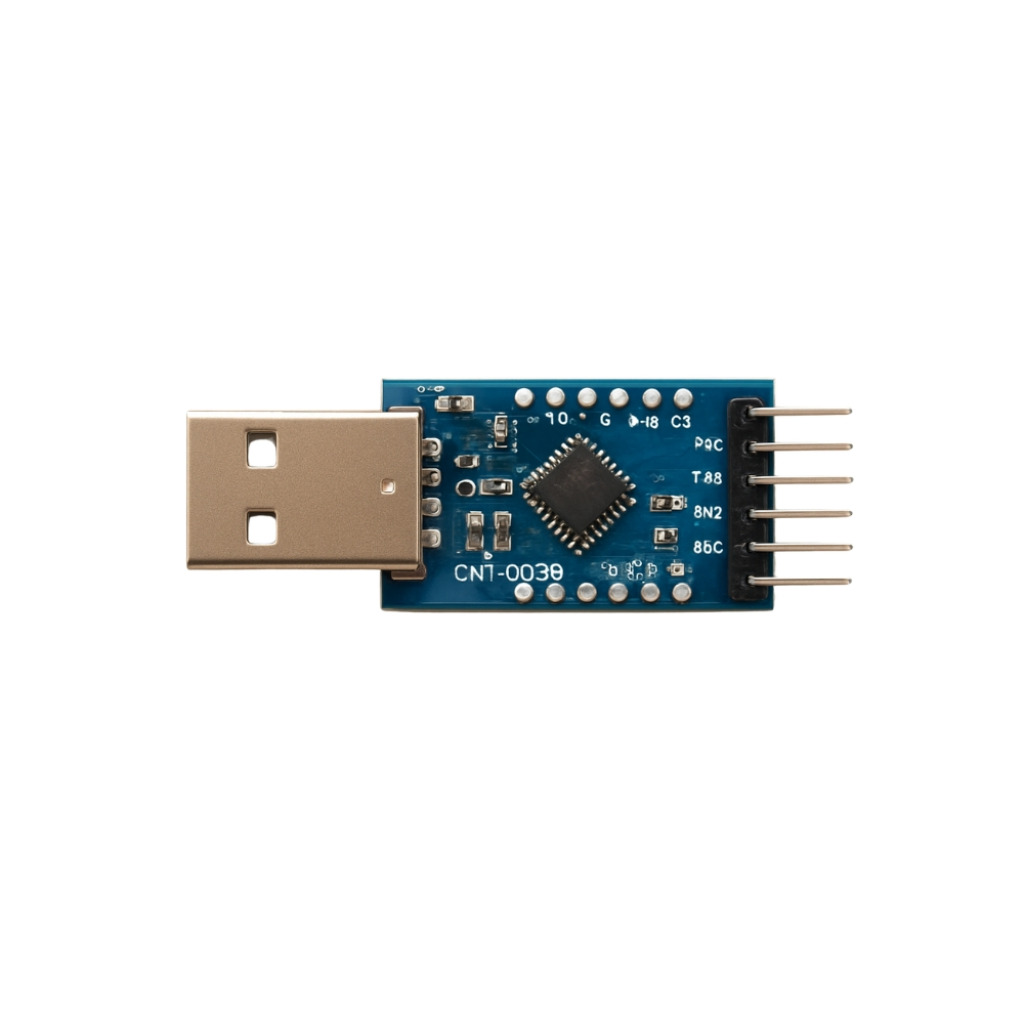

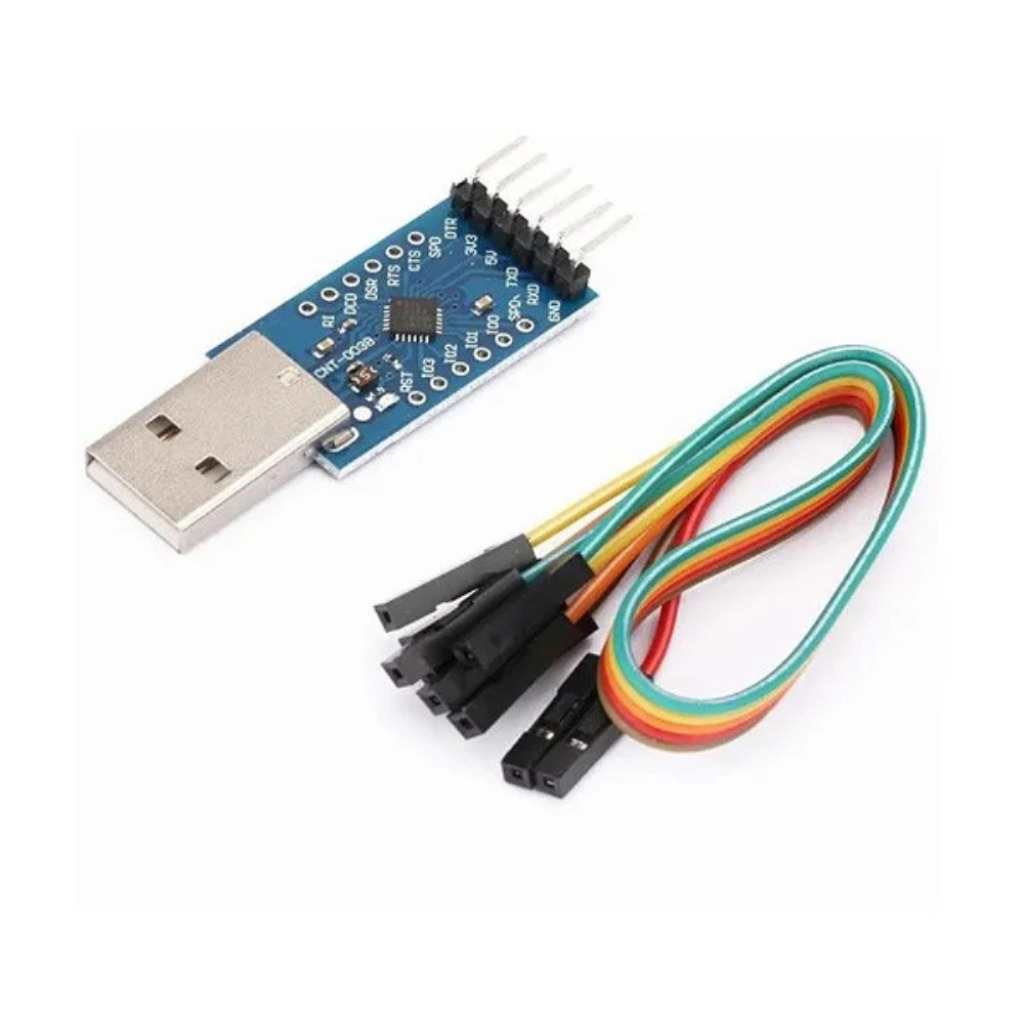

O Módulo Adaptador USB para Serial TTL CP2104 é uma interface de comunicação que permite conectar dispositivos com comunicação serial TTL diretamente a um computador via USB. Baseado no chip CP2104, ele oferece alta estabilidade, compatibilidade e desempenho na conversão de sinais USB para UART.
Com 6 pinos padrão (VCC, GND, TX, RX, DTR, RTS), o módulo é amplamente utilizado para programação e comunicação com microcontroladores como Arduino, ESP8266, ESP32, módulos GPS, entre outros.
Compacto e fácil de usar, é ideal tanto para desenvolvimento quanto para manutenção e gravação de firmware em diversos dispositivos eletrônicos.
Aplicações e Uso:
– Programação de ESP8266 (ESP-01, ESP-12)
– Programação de ESP32
– Comunicação serial com Arduino
– Interface com módulos GPS, GSM e outros dispositivos UART
– Debug e monitoramento serial
– Desenvolvimento e testes de sistemas embarcados
– O módulo converte sinais USB do computador em sinais UART TTL, permitindo comunicação direta com dispositivos eletrônicos.
Características Técnicas:
– Tipo de componente: Conversor USB para Serial TTL
– Chip principal: CP2104
– Interface: USB 2.0 para UART
– Nível lógico: 3.3V e 5V (dependendo da configuração)
– Tensão de operação: 5V via USB
– Saída VCC: 3.3V / 5V (conforme versão)
– Taxa de transmissão: até 2 Mbps
– Compatibilidade: Windows, Linux, macOS
– Conector USB: Micro USB / USB-C (varia por versão)
Funções Adicionais:
– Sinais de controle DTR e RTS (auto reset/programação)
– Alta estabilidade e confiabilidade
– Drivers amplamente disponíveis
– Plug and Play em diversos sistemas
Características Físicas:
– Dimensões aproximadas: 30 x 15 x 8 mm
– Peso: aproximadamente 4g
– Material: PCB + conector USB
– Tipo de conexão: pinos (header) 6 vias
– Layout compacto e portátil
Pinagem (Principais Pinos):
– VCC – Alimentação (3.3V / 5V)
– GND – Terra
– TXD – Transmissão de dados
– RXD – Recepção de dados
– DTR – Controle de reset automático
– RTS – Controle de fluxo
*imagens para referência
