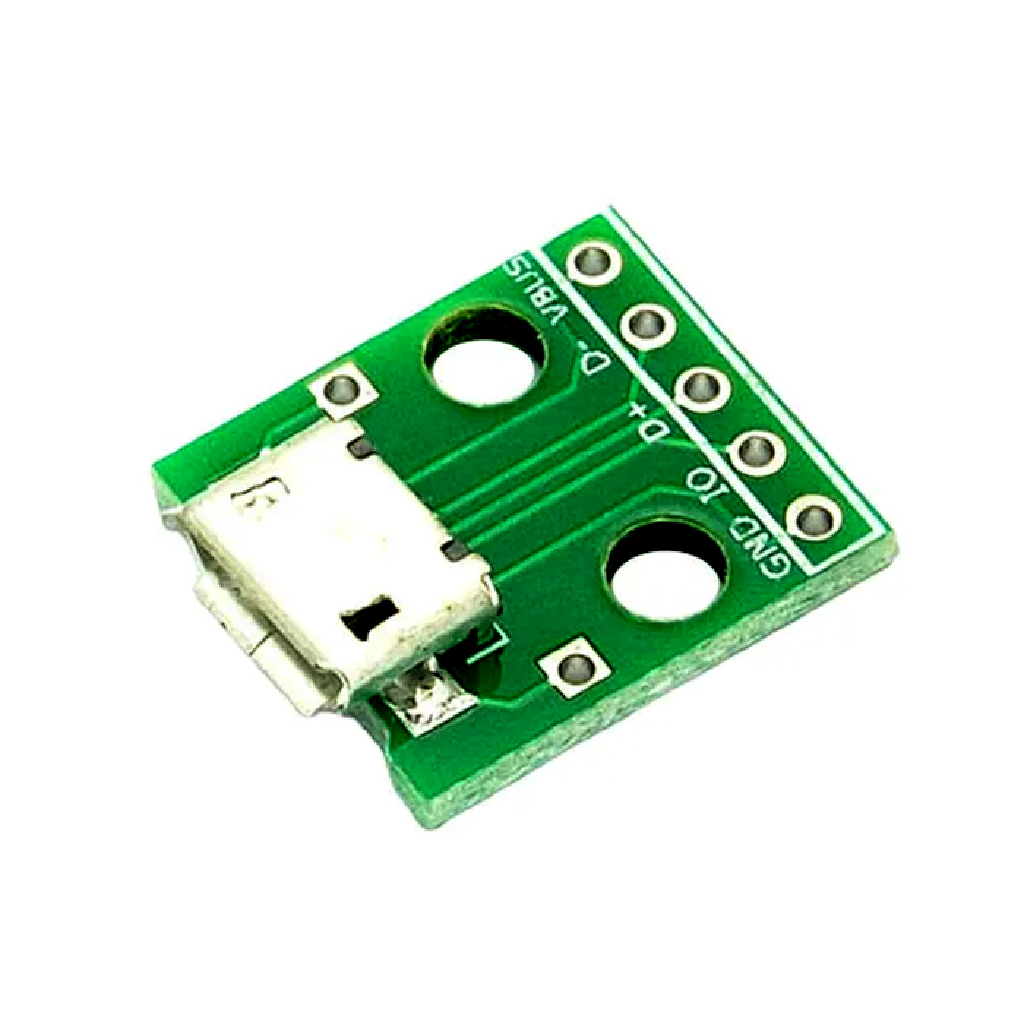

O Módulo Adaptador Micro USB Fêmea para DIP é uma solução prática e compacta para integrar conexões Micro USB em protoboards e circuitos eletrônicos. Ele converte o conector Micro USB fêmea em pinos no formato DIP, permitindo acesso direto às linhas de alimentação e dados.
Muito utilizado em projetos com Arduino, ESP8266, ESP32 e outros microcontroladores, esse adaptador facilita a utilização de cabos Micro USB para alimentação de 5V e comunicação básica. É ideal para prototipagem, testes e desenvolvimento, eliminando a necessidade de soldagens complexas diretamente no conector.
Seu formato compacto garante fácil encaixe em protoboards, tornando o desenvolvimento mais rápido e organizado.
Aplicações e Uso:
– Alimentação de projetos via Micro USB (5V)
– Integração de conector Micro USB em protoboard
– Projetos com Arduino, ESP8266 e ESP32
– Desenvolvimento e testes de circuitos eletrônicos
– Substituição de conectores USB em projetos
– Interfaces de comunicação USB básica
– O módulo permite conectar cabos Micro USB facilmente, disponibilizando os pinos para uso direto no circuito.
Características Técnicas:
– Tipo de componente: Adaptador USB para protoboard
– Conector: Micro USB fêmea
– Saídas: Pinos em padrão DIP
– Tensão de operação: 5V (via USB)
– Corrente: até ~1A (dependendo da fonte e cabo)
– Compatibilidade: USB 2.0
– Interface: alimentação e dados (VCC, GND, D+, D-)
Funções Adicionais:
– Facilita conexão de alimentação via Micro USB
– Acesso direto aos sinais USB
– Uso simples em protoboard
– Dispensa soldagem direta no conector
Características Físicas:
– Dimensões aproximadas: 15 x 12 x 8 mm
– Peso: aproximadamente 2g
– Material: PCB + conector Micro USB metálico
– Tipo de conexão: pinos DIP (through-hole)
– Layout compacto e leve

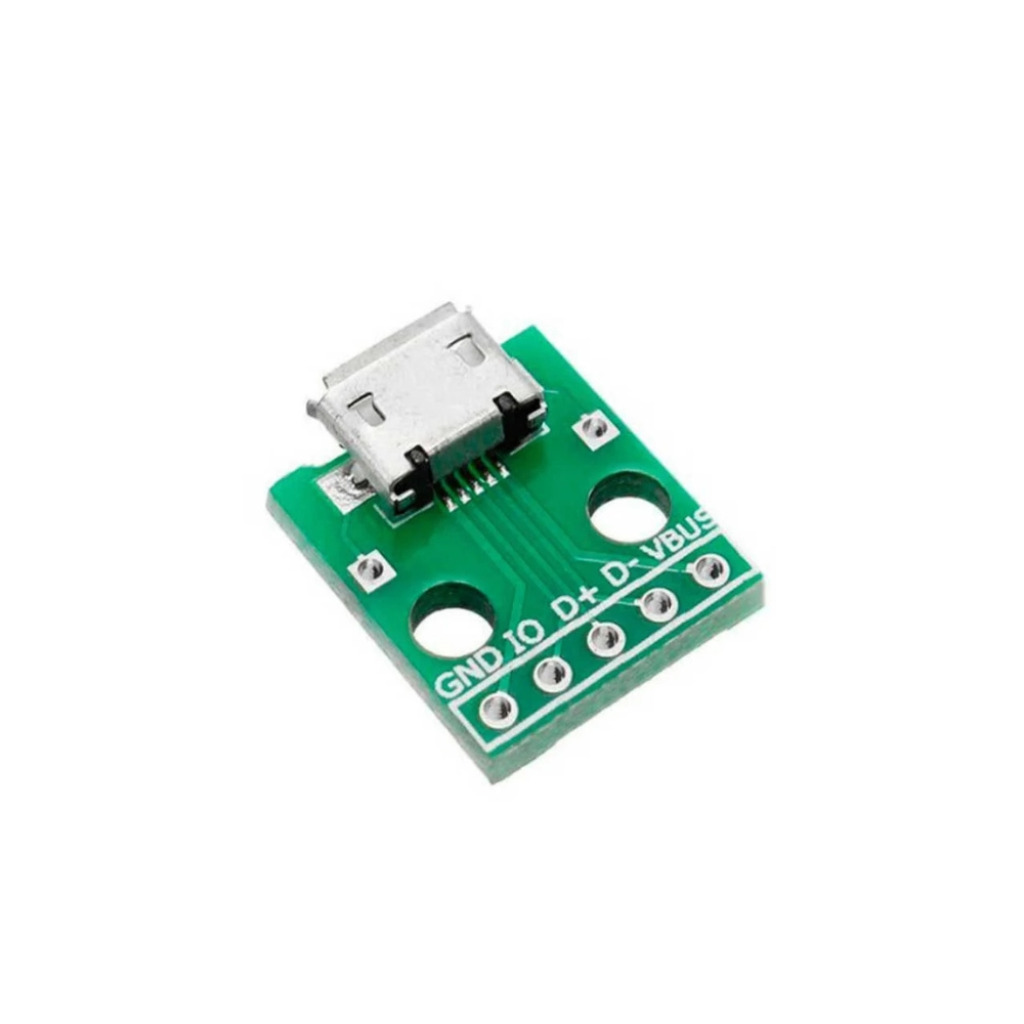

Pinagem (Principais Pinos):
– VCC – 5V (alimentação USB)
– GND – Terra
– D+ – Dados positivo
– D- – Dados negativo-
– ID – Identificação (geralmente não utilizado)
– Shield – Blindagem
*imagens para referência
