O Kit Módulo NE555 Gerador de Pulso e Frequência 1Hz a 200KHz é um dispositivo eletrônico desenvolvido para geração de sinais PWM, pulsos e frequências ajustáveis em projetos eletrônicos, automação e testes de circuitos. Baseado no tradicional circuito integrado NE555, o módulo oferece operação estável, ajuste simples e ampla faixa de frequência.
Capaz de gerar sinais entre 1Hz e 200KHz, o módulo é ideal para aplicações como controle de motores, geração de clock, acionamento de relés, testes eletrônicos, ajuste de PWM e experimentos didáticos. Seu potenciômetro integrado permite ajuste preciso da frequência e do ciclo de trabalho do sinal gerado.
Muito utilizado em projetos com Arduino, ESP32, robótica, automação e eletrônica em geral, o módulo proporciona excelente versatilidade e facilidade de integração em diversos tipos de aplicações.
Aplicações e Uso:
– Geração de sinais PWM
– Controle de velocidade de motores
– Projetos com Arduino e ESP32
– Geração de clock eletrônico
– Testes e bancada eletrônica
– Acionamento de relés e LEDs
– Projetos de automação
– Projetos eletrônicos e DIY
Características Técnicas:
– Circuito principal: NE555
– Faixa de frequência: 1Hz a 200KHz
– Geração de sinal PWM
– Ajuste de frequência por potenciômetro
– Alimentação DC
– Saída de sinal digital
– Operação estável e precisa
– Baixo consumo de energia
Funções Adicionais:
– Ajuste contínuo de frequência
– Controle do ciclo de trabalho PWM
– Fácil integração em projetos
– Operação confiável e estável
– Ideal para aplicações didáticas
– Excelente versatilidade de uso

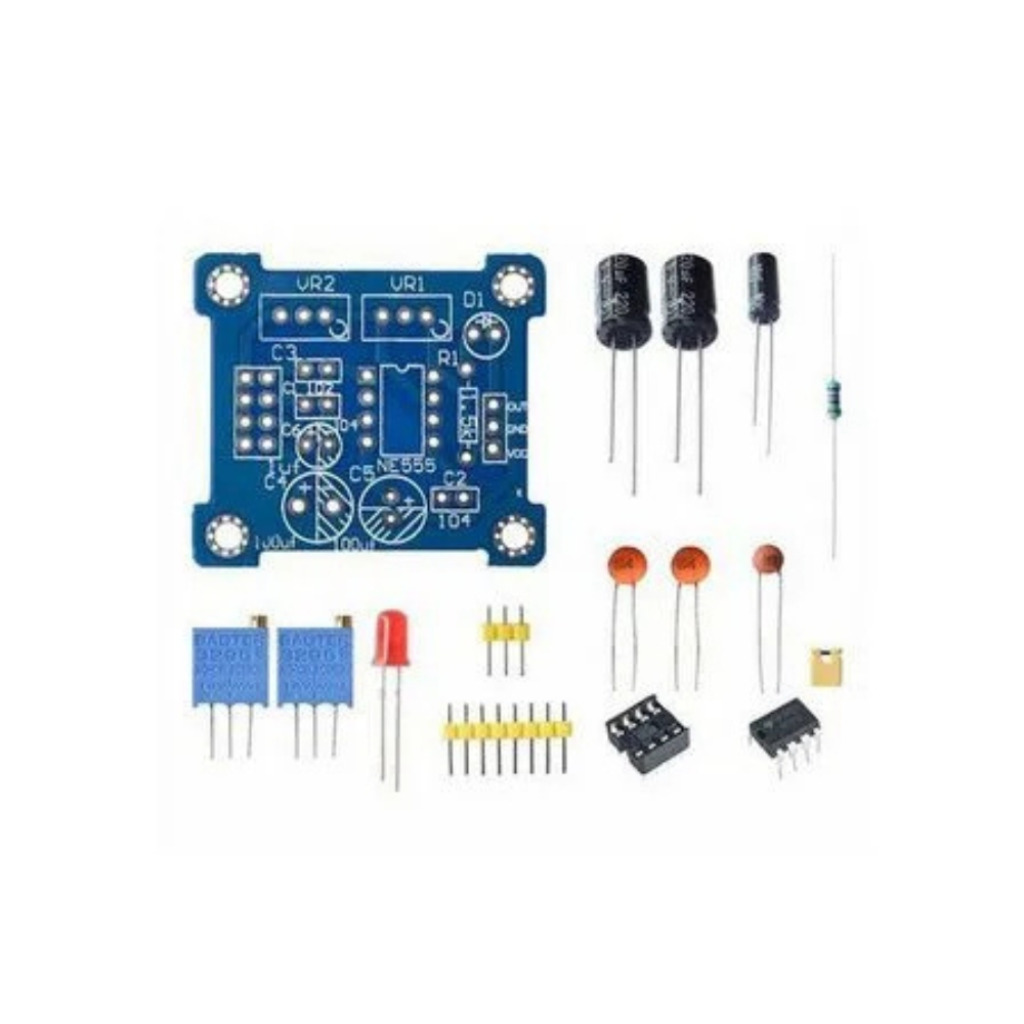

Características Físicas:
– Material: PCB de alta qualidade
– Estrutura compacta e leve
– Potenciômetros integrados para ajuste
– Componentes soldados em placa
– Fácil instalação em projetos
– Design resistente e durável

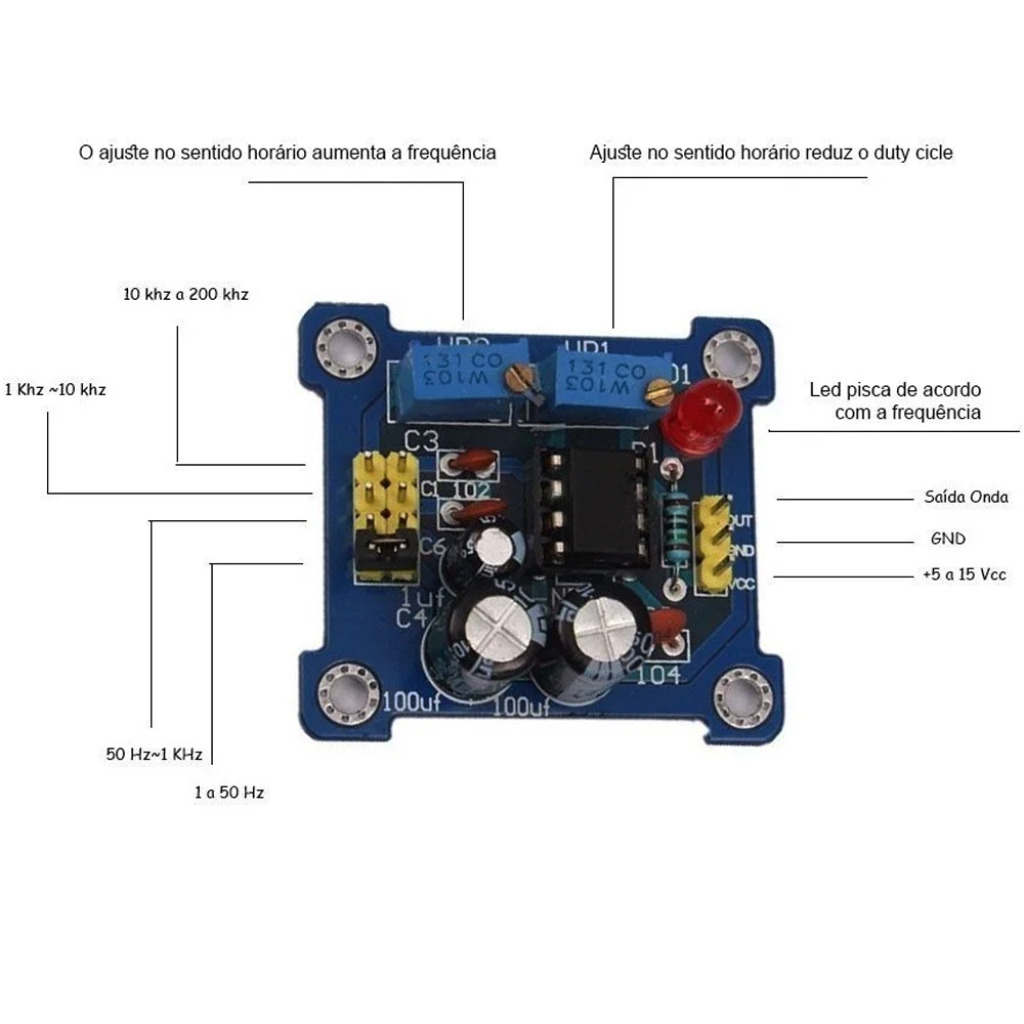

Pinagem (Principais Conexões):
– VCC – Alimentação positiva
– GND – Terra / negativo
– OUT – Saída de sinal PWM
– FREQ – Ajuste de frequência
– DUTY – Ajuste do ciclo de trabalho
*imagens para referência
